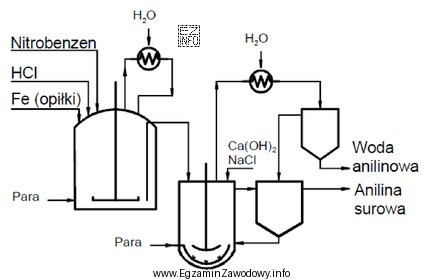

W pytaniach typu "Z analizy zamieszczonego schematu wynika, że…" kluczowa jest umiejętność czytania dokumentacji procesowej i odróżniania informacji o warunkach procesu od informacji o wyposażeniu aparatury. Poprawna odpowiedź dotyczy warunków prowadzenia etapu redukcji: "redukcja nitrobenzenu prowadzona jest w środowisku kwaśnym". Taki wniosek na schematach technologicznych zwykle wynika z tego, że w danym węźle procesu wskazano medium kwaśne (np. strumień kwasu, opis medium, kontrolę pH w zakresie kwaśnym albo połączenie z instalacją przygotowania kwasu).
Pozostałe odpowiedzi odnoszą się do tego, czy określone aparaty mają konkretne elementy konstrukcyjne:
- "neutralizator wyposażony jest w chłodnicę zwrotną" — chłodnica zwrotna (refluksowa) jest typowa dla układów z parowaniem/skraplaniem, ale w neutralizacji może, lecz nie musi występować. Aby to stwierdzić, schemat musi jednoznacznie pokazywać pętlę pary i skroplin oraz połączenie powrotne.
- "neutralizator ogrzewany jest przeponowo za pomocą pary wodnej" — ogrzewanie przeponowe/płaszczowe parą rozpoznaje się po oznaczeniach płaszcza, wężownicy lub króćców pary i kondensatu. Jeśli takich oznaczeń nie ma, nie wolno tego dopowiadać z przyzwyczajenia.
- "reduktor wyposażony jest w szybkoobrotowe mieszadło śmigłowe" — typ mieszadła (np. śmigłowe) i jego charakter (szybkoobrotowe) musi wynikać z symboliki/legendy. Na wielu schematach technologicznych nie pokazuje się szczegółów mieszadła, więc łatwo tu o błąd przez zgadywanie.
Strategia egzaminacyjna: najpierw wskaż na schemacie informacje o medium i warunkach (pH, kwas/zasada), a dopiero potem oceniaj wyposażenie mechaniczne. Jeśli schemat jest uproszczony, zwykle łatwiej jest wyciągnąć wniosek o środowisku procesu niż o szczegółach typu mieszadła.
