KWALIFIKACJA CHM6 - CZERWIEC 2015



PYTANIE NR 28.

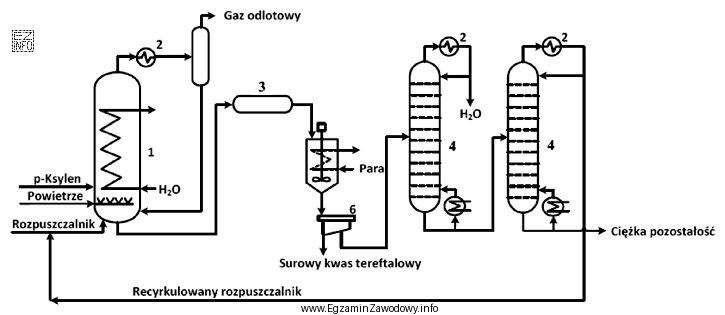

Które z aparatów oznaczono cyfrą 4 na przedstawionym schemacie instalacji do produkcji kwasu tereftalowego?
Ilustracja przedstawia schemat instalacji do produkcji kwasu tereftalowego, co jest związane z kwalifikacją zawodową
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Kolumna rektyfikacyjna to aparat do rozdziału mieszanin ciekłych na frakcje dzięki wielokrotnemu kontaktowi pary z cieczą. Na schematach instalacji jest zwykle przedstawiana jako wysoki pionowy aparat kolumnowy (często z zaznaczeniem półek/wypełnienia) i opisana jako element sekcji rozdziału, a nie jako chłodnica czy reaktor.

Pełne wyjaśnienie:

Kolumna rektyfikacyjna jest aparatem służącym do rozdzielania mieszanin (najczęściej cieczy) na składniki o różnych temperaturach wrzenia. Działa w oparciu o wielokrotne parowanie i skraplanie – w kolumnie zachodzi intensywny kontakt fazy parowej i ciekłej na półkach lub w wypełnieniu. Dlatego na schematach technologicznych (uproszczonych i szczegółowych) jest klasyfikowana jako aparat kolumnowy sekcji rozdziału.

W kontekście instalacji chemicznych (w tym produkcji związków aromatycznych) rozdział i oczyszczanie strumieni procesowych jest typowym etapem, w którym stosuje się rektyfikację. Jeżeli na schemacie wskazany element odpowiada aparatowi kolumnowemu, właściwą identyfikacją jest właśnie kolumna rektyfikacyjna.

  • Chłodnice są wymiennikami ciepła – ich zadaniem jest głównie odbiór ciepła i skraplanie/ochładzanie strumienia. Na schematach zwykle mają symbol wymiennika, a nie wysoki aparat kolumnowy.
  • Kolumny próżniowe to szczególny przypadek kolumn (praca przy obniżonym ciśnieniu). Sam wygląd "kolumny" nie przesądza o próżni – o tym decydują opisy parametrów pracy lub oznaczenia układu próżniowego. Bez takich oznaczeń nie należy automatycznie zakładać próżni.
  • Reaktory służą do prowadzenia reakcji chemicznych (mieszanie, doprowadzanie reagentów, kontrola temperatury/ciśnienia). Mogą mieć różne kształty, ale ich funkcja na schemacie jest inna niż rozdział frakcyjny; zwykle są węzłem reakcyjnym, a nie aparatem rozdzielającym mieszaninę na frakcje.

Na egzaminie warto najpierw rozpoznać rodzinę aparatu (kolumnowy/wymiennik/reaktor), a dopiero potem dopasować nazwę szczegółową. To ogranicza pomyłki wynikające z podobieństwa elementów na rysunku.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest kolumna rektyfikacyjna i do czego służy?
Kolumna rektyfikacyjna to aparat do rozdziału mieszaniny (zwykle cieczy) na frakcje o różnej lotności. Wykorzystuje wielokrotny kontakt pary i cieczy na półkach lub wypełnieniu, co zwiększa skuteczność rozdziału w porównaniu do prostej destylacji.
Jak odróżnić kolumnę rektyfikacyjną od reaktora na schemacie instalacji?
Reaktor jest elementem węzła reakcyjnego (dopływ reagentów, mieszanie, kontrola parametrów), a kolumna rektyfikacyjna jest elementem rozdziału/oczyszczania strumieni. Na schemacie kolumna zwykle jest opisana jako aparat kolumnowy sekcji separacji, a reaktor jako aparat prowadzący reakcję.
Dlaczego na schematach technologicznych często występują kolumny rektyfikacyjne?
W wielu procesach chemicznych po reakcji powstaje mieszanina wymagająca oczyszczenia lub odzysku rozpuszczalnika/surowców. Rektyfikacja jest jedną z podstawowych metod separacji, dlatego kolumny pojawiają się w sekcjach przygotowania surowców, odzysku i doczyszczania produktów.
Jakie są typowe elementy kolumny rektyfikacyjnej w instalacji?
Typowo wyróżnia się: korpus kolumny, część wzbogacającą i odpędzającą, półki lub wypełnienie, doprowadzenie zasilania, odbiór destylatu i cieczy dennej oraz (w zależności od układu) skraplacz i reboiler. Szczegóły zależą od projektu instalacji.
Co oznacza rektyfikacja w porównaniu do destylacji prostej?
Destylacja prosta to jednorazowe odparowanie i skroplenie. Rektyfikacja to destylacja frakcyjna, gdzie zachodzi wiele "stopni" kontaktu pary z cieczą w kolumnie, co daje znacznie lepszy rozdział składników o zbliżonych temperaturach wrzenia.
Czy kolumna próżniowa to to samo co kolumna rektyfikacyjna?
Kolumna próżniowa to szczególny przypadek kolumny rektyfikacyjnej pracującej przy obniżonym ciśnieniu. Funkcja rozdziału pozostaje ta sama, ale warunki pracy są inne. O pracy pod próżnią decydują opisy parametrów lub obecność układu próżniowego, nie sam kształt symbolu.
Jakie błędy najczęściej popełnia się przy identyfikacji aparatów na schemacie?
Częste są pomyłki wynikające z pośpiechu: odczytanie złego numeru, pominięcie legendy/oznaczeń, utożsamienie każdego wysokiego aparatu z reaktorem lub założenie próżni bez podstaw. Pomaga systematyka: najpierw typ aparatu, potem funkcja w ciągu.
Jak rozpoznać chłodnicę na schemacie technologicznej instalacji?
Chłodnica jest wymiennikiem ciepła, więc na schemacie zwykle ma symbol wymiennika (a nie aparat kolumnowy) i jest wpięta w strumień, by obniżyć temperaturę lub skroplić pary. Często znajduje się przed zbiornikiem odbiorczym lub za aparatem, z którego wychodzi gorący strumień.
Dlaczego pytania o numer aparatu na rysunku są trudne na egzaminie?
Bo wymagają jednocześnie dwóch umiejętności: poprawnego odczytania oznaczenia (numeru na schemacie) oraz wiedzy o symbolice i funkcjach aparatury. Pomyłka może wynikać nie z braku wiedzy, lecz z nieuwagi przy wskazaniu elementu lub interpretacji rysunku.
Jak uczyć się rozpoznawania kolumn i reaktorów do egzaminu zawodowego?
Najlepiej ćwiczyć na wielu schematach: najpierw klasyfikować aparaty (kolumnowy/wymiennik/reaktor), potem dopasować nazwy. Pomaga robienie własnej "ściągi" z symbolami i krótkimi opisami funkcji oraz rozwiązywanie zadań z poprzednich arkuszy.
info

Statystycznie 51% uczniów zna prawidłową odpowiedź. trudne

Eksperci podkreślają: "Kolumna rektyfikacyjna to aparat do rozdziału mieszanin ciekłych na frakcje dzięki wielokrotnemu kontaktowi pary z cieczą."

Materiały:

  • Podręczniki/apteczniki z zakresu aparatury i procesów inżynierii chemicznej (rozdziały: destylacja/rektyfikacja, wymiana ciepła, reaktory)
  • Materiały dydaktyczne szkoły/CKZ dotyczące czytania schematów technologicznych PFD i P&ID
  • Zestawy zadań egzaminacyjnych z rozpoznawania aparatury na schematach
