KWALIFIKACJA ELE6 + ELE7 - CZERWIEC 2023



PYTANIE NR 22.
Z informacji zawartych w tabeli wynika, że jeżeli generator nie posiada odpowiednich zabezpieczeń należy go wyłączyć gdy

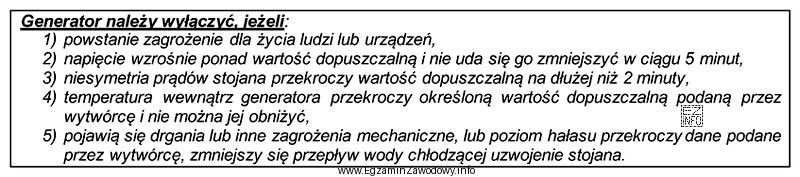

Ilustracja przedstawia tabelę z instrukcjami dotyczącymi wyłączania generatora w określonych sytuacjach.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wyłączenie generatora w tym wariancie jest powiązane z przekroczeniem napięcia ponad wartość dopuszczalną oraz brakiem możliwości obniżenia go w określonym czasie (5 minut). To wskazuje na procedurę "najpierw próba stabilizacji parametru, a potem odstawienie", typową dla przekroczeń, które mogą być korygowane regulacją, o ile skutecznie zadziała.

Pełne wyjaśnienie:

W pytaniu kluczowe jest rozpoznanie, że kryterium odstawienia generatora (przy braku odpowiednich zabezpieczeń) zostało sformułowane jako warunek napięciowy połączony z warunkiem czasowym. Oznacza to, że obsługa ma najpierw podjąć działania zmierzające do obniżenia napięcia do wartości dopuszczalnej (np. poprzez regulację wzbudzenia lub inne działania przewidziane w instrukcji), a dopiero gdy nie przyniosą one efektu w określonym czasie, należy generator wyłączyć.

Dlaczego poprawna jest odpowiedź o wzroście napięcia i 5 minutach?
Łączy ona dwa elementy, które w praktyce eksploatacyjnej często występują razem w procedurach: (1) przekroczenie parametru dopuszczalnego oraz (2) dopuszczalny czas na przywrócenie parametru do bezpiecznego zakresu. Taki zapis odróżnia sytuację, w której możliwa jest korekta nastawą/regulacją, od sytuacji nieopanowanej, wymagającej odstawienia.

Dlaczego pozostałe odpowiedzi są nieprawidłowe w logice tego pytania?

  • Uszkodzenie izolacji głównej uzwojenia stojana – to opis poważnej awarii, ale nie zawiera kryterium zgodnego z pytaniem (brak warunku napięciowego i czasu 5 minut). W zależności od procedur takie zdarzenie może wymagać natychmiastowego działania, jednak pytanie testuje konkretny zapis z tabeli, a nie ogólną "groźność" zdarzenia.
  • Zakłócenie w układzie olejowym (spadek ciśnienia/poziomu) – to usterka układu pomocniczego. Może prowadzić do odstawienia jednostki, ale znów nie odpowiada na wskazane kryterium: przekroczenie napięcia i brak możliwości redukcji w określonym czasie.
  • Zwarcie podwójne w uzwojeniu wzbudzenia – to specjalistyczny przypadek zwarciowy. Jest istotny dla niezawodności i bezpieczeństwa, lecz w treści nie występuje wymagany warunek "ponad wartość dopuszczalną" oraz "5 minut". Odpowiedź nie spełnia więc wzorca kryterium z tabeli, o który pyta zadanie.

Wskazówka egzaminacyjna: gdy w odpowiedzi pojawia się jednocześnie parametr + granica + czas, zwykle jest to dokładnie ten typ zapisu, który wynika z tabel instrukcyjnych (progi i czasy). Pozostałe opcje często są "opisami zdarzeń", ale bez spełnienia tego schematu nie pasują do pytania.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznacza "napięcie dopuszczalne" w pracy generatora?
To taki poziom napięcia, którego nie powinno się przekraczać w normalnej eksploatacji, bo rośnie ryzyko uszkodzeń izolacji i przeciążeń układów. W praktyce wartość dopuszczalna wynika z dokumentacji i procedur ruchowych dla danej jednostki, a nie z jednej uniwersalnej liczby.
Dlaczego w kryterium odstawienia pojawia się czas 5 minut?
Czas zwłoki rozróżnia sytuacje chwilowe (możliwe do opanowania regulacją) od stanu utrzymującego się, który staje się niebezpieczny. Taki zapis wymusza: najpierw działania korygujące, a dopiero przy braku skutku w określonym czasie – bezpieczne wyłączenie generatora.
Jakie działania mogą obniżać napięcie generatora przed wyłączeniem?
Najczęściej wykorzystuje się regulację wzbudzenia oraz działania przewidziane przez automatykę i dyspozycję ruchową. Konkretne kroki zależą od układu regulacji napięcia, warunków pracy sieci i instrukcji eksploatacji. Na egzaminie ważne jest rozumienie zasady: najpierw redukcja, potem odstawienie.
Czy uszkodzenie izolacji stojana zawsze oznacza natychmiastowe wyłączenie?
W praktyce jest to zdarzenie bardzo poważne, ale decyzja operacyjna zależy od sposobu detekcji, zabezpieczeń i procedur zakładowych. W tym typie zadań liczy się dopasowanie do zapisu kryterium (parametr + próg + czas), a nie intuicyjna ocena "co jest groźniejsze".
Co jest częstym błędem przy pytaniach "z tabeli wynika"?
Uczniowie często wybierają odpowiedź na podstawie ogólnej wiedzy o awariach, zamiast szukać w odpowiedziach cech typowych dla tabel: wartości granicznej i czasu działania. W takich zadaniach zwykle tylko jedna opcja ma "pełną konstrukcję" kryterium (próg + czas + warunek).
Jak rozróżnić usterki elektryczne od problemów układów pomocniczych generatora?
Usterki elektryczne dotyczą uzwojeń, izolacji, zwarć i parametrów elektrycznych (napięcie, prąd, moc bierna). Układy pomocnicze to m.in. smarowanie, olej, chłodzenie. Obie grupy mogą prowadzić do odstawienia, ale w pytaniu decyduje konkretne kryterium zapisane jako warunek napięciowy.
Dlaczego odpowiedź o zwarciu podwójnym w uzwojeniu wzbudzenia może kusić?
Bo brzmi bardzo specjalistycznie i "poważnie", co uruchamia heurystykę: im groźniej, tym bardziej pasuje. Na egzaminie trzeba jednak dopasować odpowiedź do kryterium z treści: przekroczenie napięcia i brak redukcji w danym czasie, a nie do stopnia skomplikowania opisu awarii.
Jakie zabezpieczenia generatora ograniczają ryzyko pracy przy przekroczeniu napięcia?
Typowo stosuje się rozwiązania wykrywające stany niebezpieczne i inicjujące alarm lub wyłączenie (np. związane z parametrami napięciowymi i wzbudzeniem). Dokładny zestaw zależy od jednostki i projektu automatyki. W pytaniu założono brak odpowiednich zabezpieczeń, więc większy nacisk jest na decyzję obsługi.
Kiedy w zadaniach o eksploatacji generatorów pojawia się warunek "nie uda się zmniejszyć"?
Pojawia się, gdy dopuszcza się podjęcie działań korygujących (regulacja, zmiana obciążenia, współpraca z automatyką), ale tylko w określonym oknie czasowym. Jeśli parametr nie wraca do dopuszczalnego zakresu, dalsza praca zwiększa ryzyko uszkodzeń, więc stosuje się odstawienie.
Jak przygotować się do pytań o odstawienie generatora na egzaminie technika energetyka?
Ucz się schematów: parametr → próg → czas → działanie (alarm/odstawienie) oraz rozróżniaj, które zdarzenia są opisem awarii, a które są formalnym kryterium eksploatacyjnym. Pomaga robienie fiszek z typowymi parametrami (napięcie, prąd, temperatura) i ich konsekwencjami.
info

To pytanie poprawnie rozwiązuje 60% zdających egzamin. średnie

W praktyce zawodowej kluczowe jest to, że wyłączenie generatora w tym wariancie jest powiązane z przekroczeniem napięcia ponad wartość dopuszczalną oraz brakiem możliwości obniżenia go w określonym czasie (5 minut).
