KWALIFIKACJA ELE6 + ELE7 - CZERWIEC 2023

PYTANIE NR 20.
Z informacji zawartych w tabeli wynika, że rezystancja izolacji głównej obwodu wzbudzenia w prądnicach o mocy 60 MVA będących w ruchu, powinna być kontrolowana co najmniej

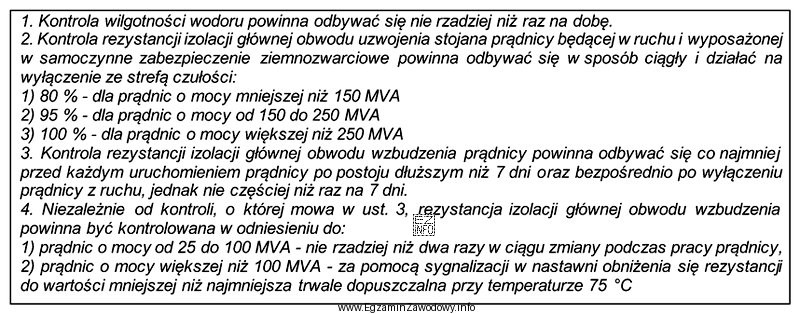

Ilustracja przedstawia tabelę z instrukcjami dotyczącymi kontroli rezystancji izolacji głównej obwodu wzbudzenia w
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Rezystancja izolacji głównej obwodu wzbudzenia w dużych prądnicach pracujących powinna być kontrolowana często, aby szybko wykryć pogorszenie stanu izolacji.
Wymóg "co najmniej" oznacza minimalną częstotliwość, dlatego poprawne jest "dwa razy w ciągu zmiany", a rzadsze interwały nie spełniają minimum.

Pełne wyjaśnienie:

Rezystancja izolacji jest jednym z podstawowych wskaźników stanu technicznego obwodów elektrycznych. W obwodzie wzbudzenia prądnicy pogorszenie izolacji (np. przez zawilgocenie, zabrudzenia, starzenie materiału lub przegrzewanie) może prowadzić do zakłóceń pracy, wyłączeń zabezpieczeń, a w skrajnych przypadkach do uszkodzeń.

Sformułowanie "powinna być kontrolowana co najmniej" oznacza minimalną wymaganą częstość. Odpowiedź "dwa razy w ciągu zmiany" spełnia warunek minimum i wskazuje na regularną kontrolę w cyklu pracy zmianowej, typową dla nadzoru eksploatacyjnego w ruchu.

Pozostałe propozycje są niezgodne z ideą minimalnej częstości:

  • "dwa razy na dobę" może być w praktyce rzadziej niż dwa razy w trakcie pojedynczej zmiany, więc nie gwarantuje spełnienia wymogu minimalnego w ujęciu zmianowym.
  • "raz na siedem dni" jest kontrolą okresową o niskiej częstości i nie odpowiada wymaganiom bieżącego nadzoru nad pracującą jednostką.
  • "raz na zmianę" również jest rzadsze niż dwa razy w zmianie, więc nie spełnia podanego minimum.

Na egzaminie warto zwracać uwagę na słowa-klucze typu "co najmniej", "nie mniej niż", "minimalnie" – one przesądzają, że wybierasz odpowiedź o częstości nie mniejszej od wymaganej, a nie dowolną "rozsądną" z praktyki.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Rezystancja izolacji to miara "jakości" izolacji elektrycznej między elementami pod napięciem a masą lub innymi obwodami. Kontroluje się ją, bo spadek rezystancji może wskazywać na zawilgocenie, zabrudzenie albo degradację izolacji, co zwiększa ryzyko awarii i zadziałania zabezpieczeń.
"Co najmniej" oznacza wartość minimalną, której nie wolno zaniżyć. W zadaniach o częstości kontroli wybierasz odpowiedź mówiącą o kontroli równie częstej lub częstszej od wymaganej. Opcje rzadsze automatycznie odpadają, nawet jeśli brzmią "praktycznie".
Obwód wzbudzenia wytwarza pole magnetyczne wirnika, od którego zależy napięcie i stabilna praca prądnicy synchronicznej. Problemy w układzie wzbudzenia (w tym pogorszenie izolacji) mogą prowadzić do wahań napięcia, ograniczeń mocy i nieprawidłowej pracy automatyki oraz zabezpieczeń.
Spadek rezystancji izolacji może powodować upływy prądu, wzrost ryzyka zwarć doziemnych, nagrzewanie i lokalne uszkodzenia. W praktyce może to skutkować alarmami, ograniczeniem obciążenia, a czasem odstawieniem jednostki. Dlatego częsta kontrola pomaga wcześnie wychwycić trend pogorszenia.
Nie. "Raz na zmianę" jest rzadsze niż "dwa razy w ciągu zmiany". Jeśli pytanie dotyczy minimalnej częstości, to odpowiedź z mniejszą liczbą kontroli w tej samej jednostce czasu nie spełnia wymogu. To częsty błąd wynikający z pobieżnego czytania treści.
Zmiana to jednostka organizacji pracy (np. poranna/nocna), a doba to 24 godziny. Kontrola "na dobę" nie mówi, ile razy wykonasz ją w ramach pojedynczej zmiany. W pytaniach egzaminacyjnych trzeba dopasować odpowiedź do tej samej skali czasu, którą podaje wymaganie.
Najczęściej używa się mierników rezystancji izolacji (potocznie "megomierzy"), które podają napięcie pomiarowe i mierzą prąd upływu. Dobór napięcia i procedury pomiaru zależy od urządzenia oraz instrukcji eksploatacji. Wyniki porównuje się z wymaganiami i trendem zmian.
"W ruchu" oznacza podczas pracy urządzenia (przy normalnej eksploatacji), a nie w postoju remontowym. W praktyce część kontroli może mieć formę pomiarów/diagnostyki on-line lub kontroli parametrów związanych ze stanem izolacji zgodnie z instrukcjami zakładowymi i producenta.
Najczęstsze błędy to: nieuwzględnienie słów "co najmniej", pomylenie jednostek czasu (zmiana/doba/tydzień), wybieranie "intuicyjnie" rzadszej kontroli oraz brak sprawdzenia, czy odpowiedź odpowiada dokładnie warunkom (moc prądnicy, stan "w ruchu"). Pomaga dokładne czytanie i podkreślanie ograniczeń.
Warto uczyć się pracy z tabelami i instrukcjami: wyszukiwania wiersza (np. moc, typ urządzenia) i kolumny (np. "w ruchu", "w postoju") oraz interpretacji pojęć "minimalnie" i "okresowo". Dobrą metodą jest robienie fiszek: parametr → kiedy kontrola → minimalna częstość.
info

Około 43% zdających odpowiada poprawnie na to pytanie. trudne

Materiały:

  • Materiały producenta (DTR/instrukcja eksploatacji) dla prądnic synchronicznych oraz układów wzbudzenia
  • Podręczniki z eksploatacji maszyn elektrycznych (diagnostyka izolacji, pomiary rezystancji izolacji)
  • Instrukcje zakładowe dotyczące obchodu i harmonogramów kontrolno-pomiarowych
