W analogowym mierniku uniwersalnym (z omomierzem) pomiar rezystancji jest realizowany z wewnętrznego źródła zasilania przyrządu. Oznacza to, że na wynik wpływ ma nie tylko rezystancja badanego elementu, ale też rezystancja przewodów pomiarowych oraz rezystancje styków (np. na końcówkach i zaciskach). Żeby ograniczyć ten błąd, przed właściwym pomiarem wykonuje się zerowanie omomierza.
Procedura jest typowa:
- przełącznikiem funkcji wybiera się pomiar rezystancji (Ω) i ewentualnie zakres,
- zwiera się przewody pomiarowe (końcówki razem),
- pokrętłem regulacyjnym ustawia się wskazówkę na 0 Ω.

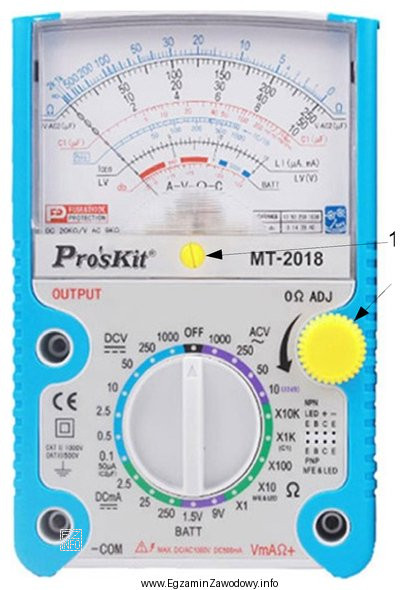

Odpowiedź "2 przy zwartych przewodach pomiarowych" jest poprawna, bo spełnia oba warunki: właściwy stan przewodów (zwarcie) oraz właściwe pokrętło wskazane w instrukcji/na rysunku do regulacji zera w pomiarach Ω.
Pozostałe propozycje są błędne z następujących powodów:
- "1 przy zwartych przewodach pomiarowych" wskazuje inne pokrętło niż to przeznaczone do ustawienia zera omomierza, więc nawet przy prawidłowym zwarciu regulacja nie dotyczy właściwej funkcji.
- "1 przy odłączonych przewodach pomiarowych" łączy dwa błędy naraz: brak zwarcia oraz niewłaściwe pokrętło. Przy rozłączonych przewodach omomierz nie powinien być ustawiany na 0 Ω, bo obwód jest otwarty.
- "2 przy odłączonych przewodach pomiarowych" podaje właściwe pokrętło, ale błędny warunek. Zerowanie wykonuje się przy zwarciu, aby uwzględnić rezystancję przewodów.
Wskazówka egzaminacyjna: jeżeli w treści pojawia się "ustawić na 0 Ω", niemal zawsze chodzi o zwarcie końcówek i regulację "zero Ω" (kompensację przewodów), a nie o ustawienie mechanicznego zera skali.
