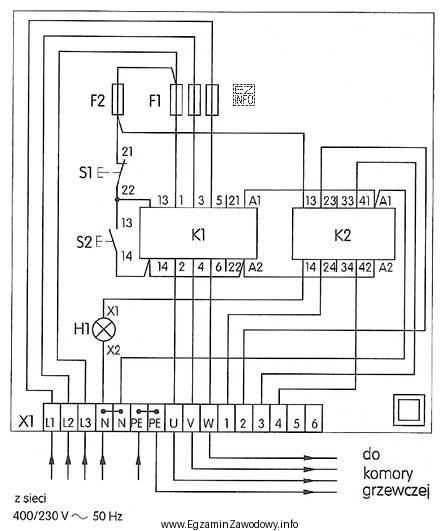

W zadaniach ze schematem montażowym kluczowe jest mechaniczne prześledzenie połączenia: odnajdujesz wskazany zacisk (tu: 14 stycznika K1), a następnie "idziesz" przewodem do miejsca, w którym przewód kończy się na drugim zacisku.
Odpowiedź "Z zaciskiem A2 stycznika K1" jest poprawna, bo na przedstawionym schemacie to właśnie do A2 doprowadzono przewód z zacisku 14. W praktyce warto pamiętać, że A1/A2 to typowe oznaczenia cewki stycznika, natomiast numery typu 13–14 lub 21–22 dotyczą styków pomocniczych. Mimo tej ogólnej wiedzy, w tym pytaniu decydujące jest jednak to, co pokazuje schemat połączeń.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- "Z zaciskiem 22 przycisku S1" – wskazuje zacisk przycisku, a nie zacisk stycznika. Jeżeli schemat nie prowadzi przewodu z 14 do tego przycisku, taka odpowiedź jest błędna.
- "Z zaciskiem 13 przycisku S2" – analogicznie: odnosi się do innego elementu i innego zacisku; poprawność musiałaby wynikać z bezpośredniego połączenia przewodem na rysunku.
- "Z zaciskiem 22 stycznika K1" – to inny zacisk aparatu (często spotykany w kontekście innego styku), ale w zadaniu pytamy o faktyczne połączenie zacisku 14. Jeśli przewód nie kończy się na 22, odpowiedź jest błędna.
Wskazówka egzaminacyjna: nie zgaduj po numeracji. Najpierw znajdź na rysunku oznaczenie zacisku, potem prześledź przewód do końca i dopiero wtedy porównaj z odpowiedziami.
