PYTANIE NR 34.

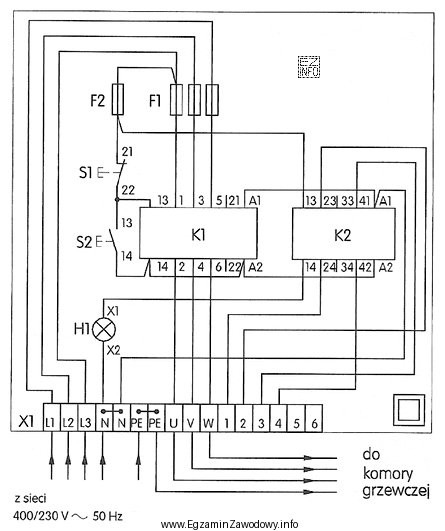

Z którym zaciskiem będzie połączony zacisk 42 stycznika K2 według przedstawionego schematu montażowego?
Ilustracja przedstawia schemat montażowy układu elektrycznego, który prawdopodobnie jest częścią egzaminu zawodowego dla
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź "Z zaciskiem 4 listwy zaciskowej X1" wynika z odczytu schematu montażowego.
Na takim rysunku należy prześledzić przewód wychodzący z zacisku 42 stycznika K2 do punktu zakończenia. Oznaczenie końcowe przewodu wskazuje przyłącze X1 i numer zacisku 4.

Pełne wyjaśnienie:

Aby poprawnie rozwiązać to zadanie, trzeba czytać schemat montażowy (połączeń) jak mapę przewodów: pytanie nie dotyczy funkcji styczników, lecz konkretnego fizycznego połączenia zacisku 42 stycznika K2.

W praktyce robi się to w trzech krokach:

  • Zlokalizuj element i zacisk: znajdź stycznik K2 i jego zacisk oznaczony "42".
  • Prześledź przewód: od zacisku 42 prowadź wzrokiem linię przewodu (czasem z numerem żyły) aż do drugiego końca.
  • Odczytaj punkt docelowy: drugi koniec przewodu jest opisany oznaczeniem urządzenia i zacisku, np. listwy zaciskowej X1 oraz numeru zacisku.

Odpowiedź "Z zaciskiem 4 listwy zaciskowej X1" jest poprawna, bo to właśnie to oznaczenie znajduje się przy zakończeniu przewodu połączonego z K2:42.

Pozostałe odpowiedzi są typowymi pułapkami:

  • "Z zaciskiem A2 stycznika K1" bywa wybierane, gdy ktoś automatycznie kojarzy A1/A2 z cewką i nie sprawdza faktycznego przebiegu przewodu.
  • "Z zaciskiem 22 stycznika K1" wynika często z pomylenia numerów (22 vs 42) lub z odczytu sąsiedniej ścieżki na rysunku.
  • "Z zaciskiem 3 listwy zaciskowej X1" jest błędem o jeden zacisk, typowym przy niedokładnym odczycie numeracji na listwie (sąsiednie zaciski na rysunku są blisko siebie).

Wskazówka egzaminacyjna: zawsze potwierdź połączenie, sprawdzając opisy przy obu końcach przewodu, a nie tylko położenie graficzne linii na schemacie.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Jak czytać schemat montażowy, żeby znaleźć połączenie zacisku stycznika?
Najpierw znajdź oznaczenie aparatu (np. K2) i konkretny zacisk (np. 42). Następnie śledź linię przewodu do miejsca, gdzie się kończy. Na końcu przewodu odczytaj opis urządzenia docelowego (np. X1) i numer zacisku (np. 4). To klucz: czytasz połączenie, nie "domyślasz się" funkcji.
Co oznacza listwa zaciskowa X1 na schemacie połączeń?
X1 to oznaczenie listwy zaciskowej, czyli zestawu punktów przyłączeniowych służących do łączenia przewodów (np. między szafą sterowniczą a instalacją zewnętrzną). Numer po dwukropku lub po nazwie (np. X1:4) identyfikuje konkretny zacisk, do którego dochodzi przewód.
Dlaczego na schematach spotyka się oznaczenia K1 i K2?
Litera K jest często używana do oznaczania styczników lub przekaźników w dokumentacji. Numery (1, 2 itd.) rozróżniają poszczególne aparaty w układzie. Dzięki temu można jednoznacznie wskazać, którego elementu dotyczą zaciski i połączenia, co jest kluczowe przy montażu i serwisie.
Jak odróżnić zaciski A1/A2 od zacisków numerowanych typu 21-22-41-42?
A1/A2 zwykle dotyczą zacisków cewki stycznika/przekaźnika (obwód sterowania). Zaciski numerowane (np. 21-22, 41-42) często odnoszą się do torów stykowych (NO/NC) lub zestyków pomocniczych. W zadaniu i tak decyduje schemat: trzeba sprawdzić, dokąd realnie idzie przewód z danego zacisku.
Co zrobić, gdy na schemacie przewody krzyżują się i nie wiem, czy są połączone?
Sprawdź oznaczenia graficzne: połączenie zwykle jest zaznaczone kropką w miejscu skrzyżowania, a brak kropki oznacza tylko krzyżowanie bez połączenia (zależnie od konwencji rysunku). Dodatkowo szukaj opisów przewodu i oznaczeń zacisków na końcach — one rozstrzygają wątpliwości.
Jakie są typowe błędy na egzaminie przy pytaniach o zaciski stycznika?
Najczęstsze pomyłki to: mylenie numerów (np. 42 z 22), śledzenie złej linii przewodu na rysunku, sugerowanie się tym, co "powinno być" zamiast tym, co jest narysowane, oraz odczytanie sąsiedniego zacisku na listwie X1. Pomaga powolne śledzenie przewodu od końca do końca.
Kiedy w praktyce gazowniczej spotyka się styczniki i listwy zaciskowe?
Styczniki i listwy zaciskowe pojawiają się w szafach sterowniczych urządzeń towarzyszących instalacjom gazowym, np. automatyce, wentylacji, sygnalizacji, zasilaniu napędów czy układach zabezpieczeń. Technik musi umieć odczytać dokumentację, by poprawnie podłączyć i sprawdzić obwody sterowania.
Jak sprawdzić w terenie, czy przewód z danego zacisku faktycznie idzie do X1:4?
Najpierw porównaj oznaczenia z dokumentacją (opisy żył, numery przewodów). Następnie wykonaj kontrolę ciągłości (miernikiem) po odłączeniu zasilania i zachowaniu zasad bezpieczeństwa. Dodatkowo w szafie często stosuje się opisy na koszulkach przewodów i opis listwy zaciskowej, co ułatwia weryfikację.
Czy da się odpowiedzieć na takie pytanie bez ilustracji schematu?
Zwykle nie. Pytanie dotyczy konkretnego połączenia "według przedstawionego schematu", więc bez rysunku nie da się wiarygodnie prześledzić przewodu i odczytać zacisku docelowego. Na egzaminie zawsze opieraj odpowiedź na tym, co widać na schemacie, a nie na ogólnych zasadach.
Jak szybko odnaleźć na schemacie zacisk 42, gdy jest dużo oznaczeń?
Najpierw wyszukaj symbol i nazwę aparatu (K2), potem w jego obrysie znajdź listę zacisków lub opisy przy wyprowadzeniach. Pomaga też "czytanie od celu": jeśli w odpowiedziach jest X1:4, możesz znaleźć X1 i sprawdzić, jaki przewód do niego dochodzi oraz do jakiego zacisku wraca.
