KWALIFIKACJA ELE2 - STYCZEŃ 2025 (test 2)



PYTANIE NR 1.
Z przedstawionego na ilustracji połączenia wału silnika elektrycznego z wałem maszyny roboczej wynika, że odchyłka współosiowości wałów może wynosić maksymalnie

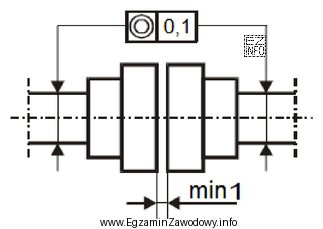

Ilustracja przedstawia schemat połączenia wału silnika elektrycznego z wałem maszyny roboczej.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Poprawna odpowiedź wynika z odczytu oznaczeń na rysunku połączenia wałów: wskazana jest dopuszczalna maksymalna odchyłka współosiowości oraz minimalna wymagana odległość (szczelina) między piastami. Należy spełnić oba warunki jednocześnie, a nie zamieniać wartości między parametrami.

Pełne wyjaśnienie:

W zadaniu trzeba odczytać z ilustracji wymagania montażowe dla połączenia wału silnika z wałem maszyny roboczej (typowo realizowanego sprzęgłem). Tego typu rysunki/instrukcje montażowe podają dwa niezależne warunki:

  • maksymalną odchyłkę współosiowości wałów (czyli jak bardzo osie obu wałów mogą być względem siebie przesunięte/rozbieżne),
  • wymaganą odległość między piastami (szczelinę montażową), która zapewnia poprawną pracę elementu elastycznego i zapobiega ocieraniu lub przenoszeniu niepożądanych sił osiowych.

Poprawna odpowiedź łączy właściwe wartości przypisane do właściwych parametrów: odchyłka współosiowości ma wartość mniejszą (tolerancja osiowania jest zwykle znacznie bardziej rygorystyczna), natomiast szczelina między piastami jest podana jako wymóg montażowy "nie mniejsza niż" określona wartość.

Dlaczego pozostałe odpowiedzi są błędne?

  • Odpowiedź z odchyłką 1 mm i minimalną szczeliną 0,1 mm odwraca typowy porządek wielkości i znaczenie parametrów; to klasyczny błąd zamiany liczb między opisami.
  • Warianty z "maksymalną odległością między piastami musi być mniejsza niż …" zmieniają warunek logiczny. Jeśli na rysunku podano wymóg minimalny (np. "nie mniejsza niż"), to interpretacja jako ograniczenie maksymalne jest nieuprawniona i prowadzi do złego montażu.
  • Odpowiedź łącząca oba błędy (odchyłka 1 mm i jednocześnie warunek maksymalny dla szczeliny) jest podwójnie niezgodna z typowym zapisem wymagań montażowych.

W praktyce montażowej technik elektryk (np. przy montażu napędów pomp/wentylatorów) powinien pamiętać: osiowanie wpływa na drgania, trwałość łożysk i sprzęgła, a wymagana szczelina między piastami jest parametrem montażowym wynikającym z konstrukcji sprzęgła i musi być zachowana zgodnie z dokumentacją.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest współosiowość wałów w układzie napędowym?
Współosiowość oznacza, że osie wału silnika i wału maszyny roboczej pokrywają się (są w jednej linii). Gdy nie są współosiowe, sprzęgło i łożyska pracują pod dodatkowymi obciążeniami, co zwiększa drgania i przyspiesza zużycie.
Jakie są skutki zbyt dużej niewspółosiowości wałów?
Zbyt duża niewspółosiowość może powodować wzrost drgań, hałas, grzanie łożysk, uszkodzenia sprzęgła (wkładki/elastomeru) oraz nieszczelności w maszynach (np. pompach). W efekcie skraca się żywotność napędu i rosną koszty przestojów.
Jak odczytać z rysunku maksymalną odchyłkę współosiowości?
Trzeba znaleźć na ilustracji opis parametru odnoszącego się do osiowania (np. oznaczenie tolerancji przesunięcia/odchylenia osi). Kluczowe jest rozróżnienie, czy wartość dotyczy współosiowości, czy szczeliny montażowej między piastami oraz czy jest to limit maksymalny czy minimalny.
Dlaczego na rysunkach sprzęgieł podaje się odległość między piastami?
Szczelina/odległość między piastami zapewnia prawidłową pracę elementu łączącego (np. wkładki elastycznej) i miejsce na kompensację niewielkich przemieszczeń. Zbyt mała szczelina grozi ocieraniem lub przenoszeniem sił osiowych, a zbyt duża może pogorszyć pracę sprzęgła.
Jakie błędy najczęściej robi się w takich zadaniach z ilustracją?
Najczęstsze błędy to: pomylenie wartości 0,1 i 1 przez brak uwagi na przecinek, zamiana parametrów (tolerancja współosiowości vs szczelina), oraz zmiana warunku logicznego z "nie mniejsza niż" na "mniejsza niż". Warto zawsze sprawdzić oba parametry osobno.
Czy odchyłka współosiowości i szczelina między piastami to to samo?
Nie. Odchyłka współosiowości opisuje geometrię ustawienia osi dwóch wałów, a szczelina między piastami to wymiar montażowy wzdłuż osi wałów. Oba parametry mogą występować jednocześnie w instrukcji montażu sprzęgła, ale dotyczą różnych zjawisk i nie można ich zamieniać.
Jakie narzędzia stosuje się do osiowania wałów w praktyce?
W praktyce używa się m.in. liniału i szczelinomierza (metoda uproszczona), czujników zegarowych (dokładniejsze osiowanie) oraz przyrządów laserowych do osiowania wałów. Dobór metody zależy od wymaganej dokładności, typu maszyny i dostępności miejsca.
Kiedy wymagania osiowania są szczególnie rygorystyczne?
Rygorystyczne wymagania spotyka się przy napędach o dużej prędkości obrotowej, maszynach wrażliwych na drgania oraz tam, gdzie awaria jest kosztowna (np. pompy procesowe, wentylatory krytyczne). Im większe obroty i obciążenia, tym mniejsze dopuszczalne odchyłki.
Jak rozpoznać w odpowiedziach, czy warunek dotyczy minimum czy maksimum?
Szukaj sformułowań: "maksymalnie" oznacza limit górny (nie wolno przekroczyć), a "nie mniejsza niż" oznacza limit dolny (trzeba zapewnić co najmniej tyle). W zadaniach mylące jest, gdy odpowiedź zamienia te warunki, mimo że liczby wyglądają znajomo.
Jak przygotować się do pytań o sprzęgła i osiowanie na egzaminie?
Ćwicz odczyt parametrów z rysunków i schematów montażowych: tolerancje, szczeliny, kierunki montażu. Powtórz pojęcia: współosiowość, przesunięcie kątowe i równoległe, piasta, sprzęgło. Na egzaminie najpierw identyfikuj, jaki parametr jest opisany, dopiero potem wybieraj wartość.
info

To pytanie poprawnie rozwiązuje 49% zdających egzamin. trudne

Według specjalistów z branży: "Poprawna odpowiedź wynika z odczytu oznaczeń na rysunku połączenia wałów: wskazana jest dopuszczalna maksymalna odchyłka współosiowości oraz minimalna wymagana odległość (szczelina) między piastami."

Źródła:

  • SKF, "Shaft Alignment Handbook" (materiał szkoleniowy/poradnik), rozdziały: tolerancje osiowania i skutki niewspółosiowości, https://www.skf.com (wyszukanie dokumentu: "SKF shaft alignment handbook") - dostęp 2026-02-18
  • Fluke, "Fluke 830 Laser Shaft Alignment Tool – User Manual" (sekcje: alignment tolerances, coupling alignment), https://www.fluke.com (strona produktu i manual) - dostęp 2026-02-18
  • Prüftechnik, "Shaft Alignment" (materiały szkoleniowe/poradniki: podstawy osiowania i tolerancje), https://www.pruftechnik.com (sekcja zasobów/whitepapers) - dostęp 2026-02-18

Materiały:

  • Podręczniki z podstaw budowy maszyn (sprzęgła, wały, pasowania)
  • Instrukcje producentów sprzęgieł (sekcje: tolerancje niewspółosiowości i montaż)
  • Materiały szkoleniowe z osiowania wałów (laserowego i czujnikowego)
