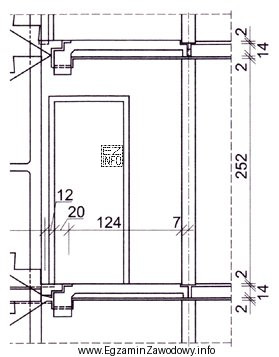

Na przekroju budynku grubości warstw stropu często podaje się jako łańcuch wymiarowy, czyli kilka sąsiadujących wymiarów ułożonych jeden nad drugim. Aby ustalić całkowitą grubość stropu kondygnacji wraz z wykończeniem, nie wystarczy wziąć tylko wymiaru płyty konstrukcyjnej, lecz trzeba uwzględnić wszystkie warstwy pokazane w tym łańcuchu.
W tym zadaniu widać trzy wymiary pionowe odnoszące się do stropu:
- 2 cm – warstwa wykończeniowa od góry (np. posadzka lub warstwa podłogowa),
- 14 cm – grubość płyty konstrukcyjnej stropu (element nośny),
- 2 cm – warstwa wykończeniowa od spodu (np. tynk sufitowy).
Dlatego grubość całkowita wynosi: 2 + 14 + 2 = 18 cm. Odpowiedź "18 cm" jest poprawna, bo jako jedyna obejmuje zarówno część konstrukcyjną, jak i dwie warstwy wykończeniowe.
Dlaczego pozostałe odpowiedzi są błędne:
- "14 cm" odpowiada samej płycie konstrukcyjnej; to typowy błąd wynikający z utożsamienia stropu wyłącznie z elementem nośnym.
- "16 cm" wynikałoby z doliczenia tylko jednej warstwy 2 cm (np. 14 + 2), czyli pominięcia jednej strony wykończenia.
- "20 cm" to zawyżenie (np. błędne dodanie dodatkowej warstwy albo odczyt z innej linii wymiarowej), niezgodne z pokazanym łańcuchem.
Wskazówka egzaminacyjna: zawsze sprawdź, czy pytanie dotyczy elementu "wraz z warstwami wykończeniowymi". Taki zwrot oznacza konieczność zsumowania wymiarów warstw, a nie odczytania tylko grubości płyty.
