KWALIFIKACJA INF8 - STYCZEŃ 2022



PYTANIE NR 18.

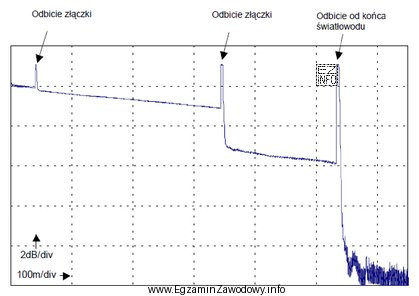

Z przedstawionego na rysunku reflektogramu wynika, że zmierzone reflektometrem OTDR tłumienie dwóch odcinków włókien światłowodowych wynosi
Ilustracja przedstawia reflektogram, który jest wynikiem pomiaru reflektometrem OTDR (Optical Time Domain Reflectometer).
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na reflektogramie oś pionowa ma skalę 2 dB/div, więc jedna działka siatki odpowiada 2 dB.
Poziom sygnału tuż przed końcem światłowodu jest o 2 działki niżej niż poziom odniesienia po pierwszym zdarzeniu. Zatem tłumienie łączne dwóch odcinków wynosi 2 × 2 dB = 4 dB.

Pełne wyjaśnienie:

W reflektometrii OTDR tłumienie odcinka odczytuje się jako różnicę poziomów sygnału rozproszenia wstecznego (tła) pomiędzy dwoma punktami na wykresie, a nie jako wysokość pików odbiciowych.

Na przedstawionym reflektogramie podano skalę pionową: 2 dB/div. Oznacza to, że przejście o jedną "działkę" (jedno oczko/odstęp siatki) w pionie odpowiada zmianie o 2 dB.

Z wykresu wynika, że poziom sygnału na początku analizowanego fragmentu (tuż za pierwszym zdarzeniem) leży na linii siatki, natomiast poziom sygnału tuż przed końcowym odbiciem (koniec światłowodu) jest dokładnie o dwie działki niżej. Tłumienie łączne dwóch odcinków to więc:

2 działki × 2 dB/działkę = 4 dB.

Dlaczego pozostałe odpowiedzi są błędne?

  • 1 dB i 2 dB wynikają zwykle z pomylenia liczby działek (np. policzenia tylko jednej) albo z błędnego założenia, że wynik to sama liczba działek bez uwzględnienia skali 2 dB/div.
  • 5 dB to typowy skutek "odczytu na oko" bez policzenia pełnych działek lub wliczenia fragmentu, który nie należy do spadku tła (np. części piku/zdarzenia).

Wskazówka egzaminacyjna: zawsze wykonaj dwa kroki: (1) policz działki spadku poziomu tła między punktami, (2) pomnóż przez wartość dB/div z osi pionowej.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest reflektogram OTDR i co pokazuje?
Reflektogram OTDR to wykres poziomu sygnału rozproszonego wstecz w funkcji odległości wzdłuż włókna. Pokazuje tłumienie liniowe (opadające tło), zdarzenia odbiciowe (piki od złączek/złączy) oraz odbicie od końca włókna, za którym zwykle widać spadek do poziomu szumów.
Jak odczytać skalę 2 dB/div na wykresie OTDR?
Oznaczenie 2 dB/div znaczy, że jedna działka siatki w pionie odpowiada zmianie poziomu o 2 dB. Aby obliczyć stratę, liczysz liczbę działek spadku między dwoma punktami tła (nie pikami), a potem mnożysz ją przez 2 dB.
Jak obliczyć tłumienie z reflektogramu krok po kroku?
1) Wybierz dwa punkty na tle wykresu (przed i za badanym odcinkiem).
2) Policz, o ile działek siatki poziom się zmienił.
3) Pomnóż liczbę działek przez wartość skali pionowej (dB/div). Wynik to tłumienie w dB dla tego zakresu.
Dlaczego nie wolno brać wysokości piku jako tłumienia?
Pik na OTDR oznacza odbicie (zdarzenie refleksyjne), a nie stratę transmisyjną. Tłumienie odcinka wynika ze spadku poziomu tła (rozproszenia wstecznego) między punktami. Wysokość piku zależy m.in. od reflektancji i nie jest równa tłumieniu włókna.
Co oznacza "tłumienie dwóch odcinków" w torze światłowodowym?
Chodzi o łączną stratę sygnału na dwóch kolejnych fragmentach włókna (między zdarzeniami). W praktyce odczytuje się ją jako różnicę poziomu tła na początku pierwszego odcinka i na końcu drugiego odcinka. To suma strat obu fragmentów (w dB).
Czy tłumienie całkowite to suma tłumień w dB?
Tak. W telekomunikacji optycznej straty w dB dla kolejnych elementów toru (odcinki włókna, złącza, spawy) sumują się arytmetycznie. Dlatego, gdy pytanie dotyczy dwóch odcinków, zwykle chodzi o łączną różnicę poziomów odpowiadającą sumie strat tych odcinków.
Jakie błędy najczęściej popełnia się przy odczycie OTDR na egzaminie?
Najczęstsze pomyłki to: policzenie działek, ale bez pomnożenia przez dB/div; wzięcie piku odbiciowego za stratę; policzenie tylko jednego odcinka mimo że pytanie dotyczy dwóch; oraz niedokładne zliczenie działek przy skali siatki. Pomaga systematyczne liczenie linii.
Co na reflektogramie oznacza odbicie od końca światłowodu?
To zwykle ostatni, wyraźny pik na końcu trasy, po którym wykres gwałtownie spada do poziomu szumów. Oznacza miejsce, gdzie światło nie ma już drogi propagacji (koniec włókna/rozłączone zakończenie). Taki punkt pomaga też w ocenie długości toru.
Jak odróżnić tłumienie włókna od strat na złączce?
Tłumienie włókna widać jako łagodny, ciągły spadek tła (nachylenie). Strata na złączce/spawie objawia się jako "skok" poziomu (nagła zmiana) w miejscu zdarzenia, często z towarzyszącym pikiem odbicia. Na egzaminie patrz na tło przed i po zdarzeniu.
Jak ćwiczyć czytanie reflektogramów OTDR przed egzaminem INF.8?
Najlepiej pracować na przykładowych zrzutach ekranów OTDR: najpierw rozpoznaj osie i skale (dB/div, m/div), potem oznacz zdarzenia (złączki, koniec włókna) i licz działki spadku tła. Ćwicz też rozróżnianie pików odbicia od rzeczywistego tłumienia odcinków.
info

Statystycznie 41% uczniów zna prawidłową odpowiedź. trudne

W praktyce zawodowej kluczowe jest to, że zatem tłumienie łączne dwóch odcinków wynosi 2 × 2 dB = 4 dB.

Źródła:

  • ITU-T Recommendation G.650.1: Definitions and test methods for linear, deterministic attributes of single-mode fibre and cable, ITU-T (aktualna wersja rekomendacji).
  • IEC 61280 (seria): Fibre optic communication subsystem test procedures, IEC (normy dotyczące procedur pomiarowych systemów światłowodowych; właściwa część zależna od rodzaju pomiaru).

Materiały:

  • Instrukcje producentów reflektometrów OTDR dotyczące interpretacji reflektogramów
  • Materiały szkoleniowe z podstaw pomiarów w sieciach światłowodowych (OTDR, źródło mocy, miernik mocy)
  • Normy branżowe opisujące metody pomiaru i definicje parametrów włókien i torów optycznych
