Pojęcie "w świetle" w budownictwie odnosi się do wymiaru mierzonego pomiędzy wewnętrznymi, ograniczającymi przestrzeń powierzchniami (czyli "czysta" przestrzeń użytkowa). Dla kondygnacji będzie to wysokość pomiędzy poziomem posadzki (po wykończeniu) a spodem stropu/sufitu (po wykończeniu), zgodnie z tym, jak wymiar został oznaczony na przekroju.
W zadaniu kluczowa jest umiejętność rozróżnienia:
- wysokości w świetle (przestrzeń użytkowa),
- wysokości konstrukcyjnej (często "od stropu do stropu" lub z uwzględnieniem grubości stropu),
- wymiarów całkowitych obejmujących dodatkowe warstwy, które na rysunku mogą być podane osobno.

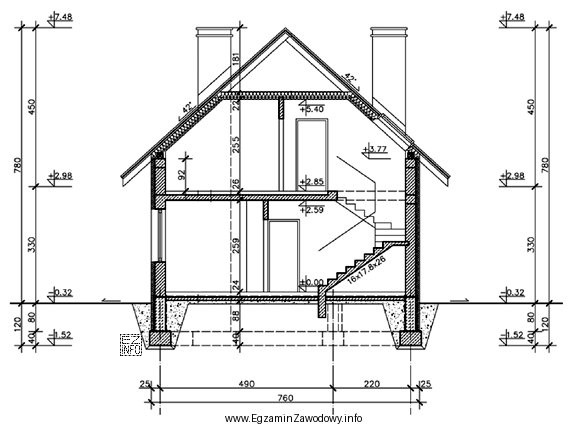

Odpowiedź "259 cm" jest poprawna, ponieważ odpowiada wymiarowi wysokości w świetle pierwszej kondygnacji odczytanemu bezpośrednio z przekroju (zgodnie z opisem w treści pytania).
Dlaczego pozostałe wartości są błędne?
- "255 cm" bywa wybierane przez osoby, które zaokrąglają lub sugerują się typową wysokością mieszkań/pomieszczeń, zamiast odczytać konkretną wartość z dokumentacji. To typowy błąd "nawykowego" strzelania.
- "330 cm" może odpowiadać innemu wymiarowi z rysunku (np. wysokości konstrukcyjnej kondygnacji albo wysokości do innej rzędnej), ale nie jest to wysokość w świetle pierwszej kondygnacji.
- "450 cm" jest wartością charakterystyczną raczej dla przestrzeni o innych funkcjach (np. wysokich hal, części technicznych) lub wysokości całkowitej obejmującej więcej niż jedną strefę. W kontekście "pierwszej kondygnacji w świetle" jest to odpowiedź skrajna i wynika zwykle z odczytania niewłaściwego wymiaru.
Wskazówka egzaminacyjna: zawsze szukaj na przekroju wymiaru opisanego dokładnie tak, jak w pytaniu (tu: "w świetle"), a gdy widzisz kilka wymiarów pionowych, sprawdź, między jakimi liniami/warstwami są prowadzone linie wymiarowe.
