KWALIFIKACJA BUD1 - CZERWIEC 2015



PYTANIE NR 3.
Z przedstawionego rysunku przekroju stopy słupa żelbetowego wynika, że zbrojenie pionowe łączące stopę ze słupem należy wykonać z

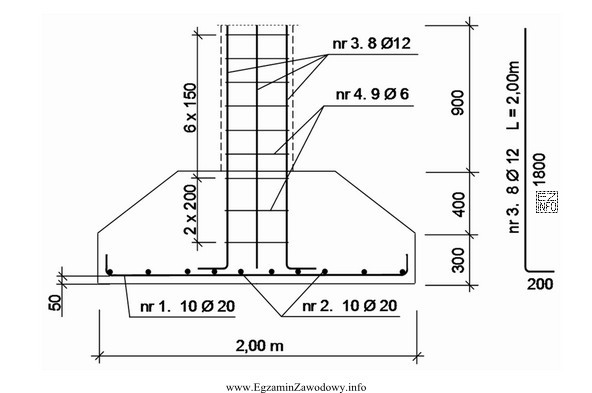

Ilustracja przedstawia rysunek techniczny przekroju stopy słupa żelbetowego, który jest istotny w kontekście egzaminu
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Zbrojenie pionowe łączące stopę ze słupem odczytuje się bezpośrednio z rysunku przekroju: należy policzyć pręty podłużne słupa w stopie i sprawdzić ich średnicę oznaczoną symbolem Ø.
Poprawna odpowiedź: "8 prętów Ø12", bo taki zapis/oznaczenie wynika z rysunku.

Pełne wyjaśnienie:

W tego typu zadaniu kluczowa jest umiejętność czytania rysunku zbrojeniowego. Pytanie dotyczy zbrojenia pionowego (czyli prętów podłużnych słupa) łączącego stopę fundamentową ze słupem. Na rysunku przekroju pręty te są zwykle pokazane jako pręty wychodzące ze stopy i przechodzące w słup (często z zaznaczonym zakotwieniem lub odpowiednim kształtem prętów).

Odpowiedź "8 prętów Ø12" jest prawidłowa, ponieważ wskazuje jednocześnie:

  • liczbę prętów (8 sztuk),
  • średnicę prętów (Ø12), odczytaną z oznaczenia na rysunku.

Pozostałe propozycje są niepoprawne typowo z dwóch powodów: albo nie zgadza się liczba prętów, albo ich średnica. W praktyce budowy takie pomyłki zdarzają się, gdy wykonawca:

  • zlicza elementy zbrojenia stopy (np. pręty rozdzielcze/siatkę) zamiast prętów podłużnych słupa,
  • myli pręty podłużne ze strzemionami (zbrojeniem poprzecznym),
  • kieruje się intuicją, że większa średnica "na pewno będzie bezpieczniejsza", zamiast trzymać się projektu,
  • odczytuje średnicę z innej adnotacji na rysunku (np. dotyczącej innego pręta lub innego przekroju).

Na egzaminie warto stosować prostą procedurę: (1) zidentyfikuj element (tu: pręty pionowe słupa), (2) znajdź przy nim opis ilości i średnicy, (3) porównaj z odpowiedziami. To ogranicza ryzyko pomyłek wynikających z pośpiechu i podobnych oznaczeń.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznacza zapis "8 prętów Ø12" na rysunku zbrojeniowym?
To informacja o zbrojeniu: 8 oznacza liczbę prętów, a Ø12 ich średnicę (12 mm). Taki zapis stosuje się, by jednoznacznie określić ilość i wymiary stali w danym miejscu konstrukcji, np. w słupie lub w stopie.
Jak rozpoznać zbrojenie pionowe łączące stopę ze słupem na przekroju?
Są to pręty podłużne słupa pokazane jako elementy biegnące pionowo i "startujące" ze stopy. Na przekroju zwykle widać je w obrysie słupa oraz w stopie (często z zakotwieniem). Nie należy ich mylić z siatką zbrojenia stopy ani ze strzemionami.
Dlaczego w zadaniu podaje się zarówno liczbę prętów, jak i średnicę?
Bo nośność i zachowanie elementu zależą od łącznego pola stali, które wynika z liczby i średnicy prętów. Sama liczba bez średnicy (lub sama średnica bez liczby) nie definiuje jednoznacznie zbrojenia. Na egzaminie trzeba odczytać oba parametry.
Czy można wybrać większą średnicę prętów "dla bezpieczeństwa" zamiast tej z rysunku?
W praktyce wykonawczej nie wolno samodzielnie zmieniać zbrojenia względem projektu. Zmiana średnicy lub liczby prętów wymaga uzgodnienia projektowego i oceny wpływu na zakotwienie, otulinę oraz rozstaw. Na egzaminie zawsze przyjmuje się dane z rysunku, nie "ulepszenia".
Jakie pomyłki najczęściej robi się przy zliczaniu prętów na przekroju stopy i słupa?
Najczęstsze błędy to: zliczanie prętów siatki w stopie zamiast prętów słupa, pomylenie prętów podłużnych ze strzemionami, nieuwzględnienie prętów po "drugiej stronie" przekroju oraz odczyt informacji z opisu dotyczącego innego elementu. Pomaga sprawdzanie opisu przy właściwym detalu.
Co oznacza symbol Ø przy średnicy pręta zbrojeniowego?
Symbol Ø oznacza średnicę elementu okrągłego, tu: pręta zbrojeniowego. Przykładowo Ø12 to pręt o średnicy 12 mm. Na rysunkach zbrojeniowych znak ten jest standardowym skrótem, więc warto go automatycznie kojarzyć ze średnicą stali.
Jak odróżnić pręty podłużne słupa od strzemion na rysunku zbrojenia?
Pręty podłużne biegną wzdłuż osi słupa (pionowo) i zwykle mają oznaczenie liczby oraz średnicy. Strzemiona są zbrojeniem poprzecznym: obejmują pręty podłużne i na przekroju tworzą zamknięty obrys. W pytaniu o "zbrojenie pionowe" chodzi o pręty podłużne.
Kiedy na budowie sprawdza się zbrojenie pionowe łączące stopę ze słupem?
Sprawdza się je przed betonowaniem: podczas odbioru zbrojenia stopy i zbrojenia słupa, gdy pręty startowe/zakotwione są już ustawione. Kontrola obejmuje liczbę, średnicę, rozstaw, otulinę oraz zgodność z rysunkiem. Błędy po betonowaniu są trudne lub niemożliwe do naprawy.
Jak szybko rozwiązać zadanie egzaminacyjne z odczytu zbrojenia z rysunku?
Najlepiej działa schemat: 1) wskaż element, o który pyta zadanie (tu: pręty pionowe słupa), 2) znajdź przy nim opis typu "n Ød", 3) dopasuj do odpowiedzi. Nie zgaduj po "typowych" średnicach – liczy się zapis na rysunku.
Czy liczba prętów w słupie zawsze równa się liczbie naroży przekroju słupa?
Nie. Często pręty są w narożach, ale ich liczba zależy od projektu: mogą być także na bokach, w większej liczbie niż 4, a czasem w dwóch rzędach. Dlatego w zadaniach egzaminacyjnych trzeba odczytać faktyczną liczbę z rysunku, a nie opierać się na skojarzeniu "po jednym w narożu".
info

To pytanie poprawnie rozwiązuje 43% zdających egzamin. trudne

Źródła:

  • PN-EN 1992-1-1 (Eurokod 2): Projektowanie konstrukcji z betonu – Część 1-1: Reguły ogólne i reguły dla budynków (zakres ogólny dot. zbrojenia i elementów żelbetowych)
  • PN-EN 13670: Wykonywanie konstrukcji z betonu (zakres ogólny dot. wykonawstwa i kontroli robót żelbetowych)

Materiały:

  • Podręczniki i skrypty do czytania rysunku budowlanego i zbrojeniowego (dział: żelbet)
  • Instrukcje producentów stali zbrojeniowej i katalogi prętów (oznaczenia średnic)
  • Normy i wytyczne dotyczące wykonania konstrukcji z betonu oraz zasad rysunku technicznego (materiały szkolne)
Zobacz też:
