Stopa fundamentowa przenosi obciążenia ze słupa na grunt, dlatego jej zbrojenie główne wykonuje się zwykle jako dolną siatkę z prętów w dwóch prostopadłych kierunkach. Na przekrojach i rysunkach wykonawczych często rozpisuje się to jako dwie osobne pozycje: jeden kierunek (np. X) i drugi kierunek (np. Y). Aby poprawnie odczytać ilość stali, trzeba zsumować obie pozycje siatki.

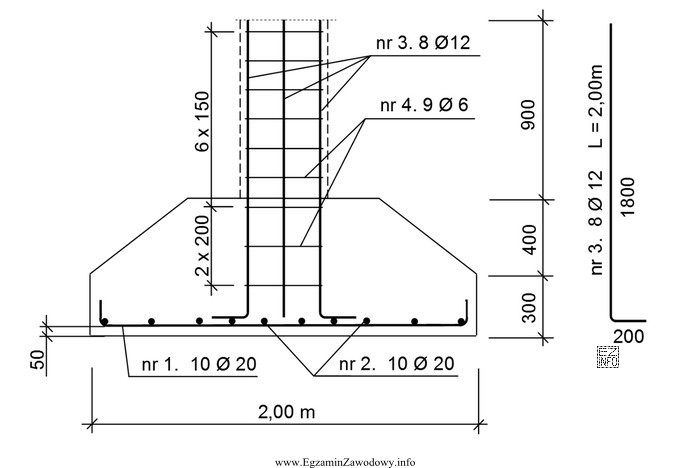

W pokazanym przekroju stopy zbrojenie siatki jest oznaczone jako:
- nr 1: 10 Ø20 – pręty jednego kierunku (rysowane jako linie),
- nr 2: 10 Ø20 – pręty drugiego kierunku (na przekroju widoczne często jako "punkty" przecięcia).
Zatem zbrojenie stopy fundamentowej należy wykonać z 10 + 10 = 20 prętów Ø20.
Dlaczego pozostałe odpowiedzi są błędne?
- 8 prętów Ø12 – na rysunku ta wartość odnosi się do zbrojenia pionowego słupa (starterów), czyli prętów kotwiących słup w stopie, a nie do siatki stopy.
- 10 prętów Ø20 – to typowy błąd policzenia tylko jednego kierunku siatki (np. tylko nr 1 albo tylko nr 2) i pominięcia drugiej pozycji.
- 9 prętów Ø6 – taka średnica i opis dotyczą zwykle strzemion w słupie (zbrojenie poprzeczne słupa), a nie zbrojenia głównego stopy fundamentowej.
Wskazówka egzaminacyjna: gdy na rysunku stopy widzisz dwie pozycje prętów o tej samej średnicy w dolnej strefie, prawie zawsze oznacza to dwa kierunki siatki. Prawidłowa ilość zbrojenia stopy to suma prętów z obu kierunków.
