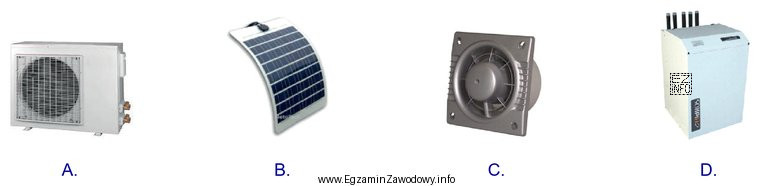

Zadanie sprawdza praktyczną umiejętność rozpoznawania urządzeń stosowanych w instalacjach klimatyzacyjnych na podstawie rysunków. W praktyce monter sieci i instalacji sanitarnych często identyfikuje osprzęt po wyglądzie, króćcach przyłączeniowych, sposobie montażu oraz przeznaczeniu (powietrze vs woda).
W klimatyzacji spotyka się m.in. urządzenia, które:
- realizują wymianę ciepła z powietrzem (elementy chłodzące/ogrzewające powietrze),
- wymuszają przepływ i przygotowanie powietrza (sekcje nawiewne/wywiewne, elementy obróbki powietrza),
- pracują w układzie chłodniczym (zależnie od typu instalacji i rozwiązania technicznego).
Wybór poprawnego rysunku powinien wynikać z analizy: (1) jakiego medium dotyczy urządzenie, (2) czy element jest przeznaczony do obróbki powietrza, (3) czy sposób przyłączenia odpowiada instalacji klimatyzacyjnej, (4) czy urządzenie jest typowe dla HVAC, a nie dla instalacji wodociągowej, kanalizacyjnej lub c.o.
Dlaczego pozostałe odpowiedzi mogą być błędne? Najczęściej dlatego, że przedstawiają urządzenia charakterystyczne dla innych instalacji sanitarnych (np. stricte wodnych) albo elementy, które mogą występować w budynku, ale nie pełnią funkcji klimatyzacyjnej. Typową pułapką jest mylenie urządzeń wentylacyjnych (bez aktywnego chłodzenia) z klimatyzacją lub utożsamianie dowolnego "osprzętu z wentylatorem" z klimatyzacją.
Wskazówka egzaminacyjna: porównaj wszystkie rysunki i szukaj cech jednoznacznych dla klimatyzacji (funkcja obróbki powietrza i przeznaczenie w HVAC). Jeśli rysunki są nieczytelne, w praktyce warto analizować przekrój, kierunek przepływu oraz typ przyłączy.
