Filtr pasmowy (pasmowoprzepustowy) to układ, którego charakterystyka amplitudowo-częstotliwościowa ma wyraźne pasmo przenoszenia: sygnały z tego zakresu przechodzą z małym tłumieniem, natomiast częstotliwości niższe i wyższe są tłumione. W praktyce instalacji RTV/SAT takie filtrowanie pozwala ograniczać zakłócenia spoza użytecznego fragmentu widma i poprawiać selektywność toru.
Rozróżnienie typów filtrów warto oprzeć o ideę działania:
- Dolnoprzepustowy – przepuszcza częstotliwości poniżej progu, tłumi powyżej.
- Górnoprzepustowy – przepuszcza powyżej progu, tłumi poniżej.
- Pasmowy – przepuszcza tylko "środek" (pasmo), tłumi z obu stron.
- Zaporowy – tłumi określone pasmo, a przepuszcza częstotliwości niższe i wyższe.

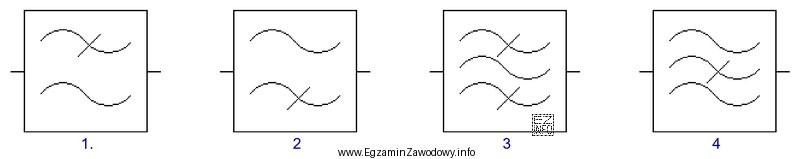

Odpowiedź "3 i 4" jest zgodna z kluczem, ponieważ wskazuje symbole odpowiadające filtrowi pasmowemu (selekcja określonego zakresu częstotliwości). Pozostałe pary są błędne, bo co najmniej jeden z ich symboli odpowiada innemu typowi filtru (np. z jedną częstotliwością graniczną albo z pasmem tłumionym zamiast przepuszczanego). Na egzaminie warto najpierw ustalić, czy symbol sugeruje jedną granicę (LP/HP), czy dwie granice i "okno przenoszenia" (BP) albo "dziurę" w przenoszeniu (BS).
