Pytanie sprawdza umiejętność rozpoznawania złączy ciesielskich na rysunku oraz znajomość nazwy: styk (czop) krzyżowy wzmocniony. "Krzyżowy" oznacza, że elementy w strefie połączenia są ukształtowane tak, by wzajemnie się zazębiały/przechodziły, a nie tylko stykały płaszczyznami. "Wzmocniony" wskazuje na obecność dodatkowego ukształtowania połączenia (względem wersji niewzmocnionej), które zwiększa pewność pracy złącza i ogranicza możliwość przesuwu.
Dlaczego D?

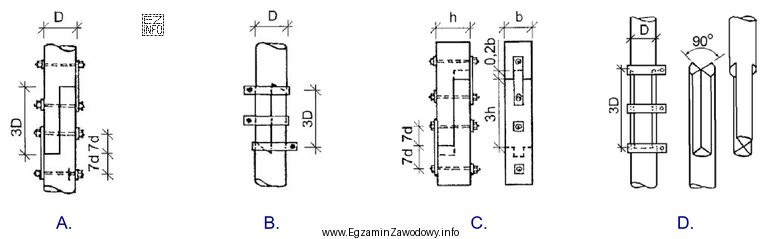

Wariant D przedstawia rozwiązanie odpowiadające połączeniu krzyżowemu z czopem, w którym kształt wycięć i sposób wzajemnego dopasowania elementów spełnia kryterium "krzyżowego" układu, a jednocześnie widoczny jest element/cecha wskazująca na wzmocnienie względem prostego styku.
Dlaczego pozostałe odpowiedzi są błędne?
- A – przedstawia złącze o innym przebiegu powierzchni styku; brak cech charakterystycznych dla czopu krzyżowego (inne ułożenie i przenoszenie sił w złączu).
- B – ma geometrię wskazującą na inną odmianę połączenia wzdłużnego; elementy nie tworzą układu "krzyżowego" właściwego dla tego czopu.
- C – nie spełnia warunku "wzmocnienia" typowego dla wariantu wzmocnionego; widoczne są cechy połączenia alternatywnego, w którym stabilizacja odbywa się inaczej.
Wskazówka egzaminacyjna: przy takich zadaniach najpierw identyfikuj: (1) czy to złącze wzdłużne, (2) czy elementy się "przechodzą" (krzyżowe), (3) czy widać rozwiązanie zwiększające pewność połączenia (wzmocnienie). Dopiero potem porównaj z wariantami A–D.
