KWALIFIKACJA BUD13 - CZERWIEC 2021



PYTANIE NR 35.
Z przekroju podłużnego wiaduktu odczytuje się, że do odwodnienia nawierzchni zastosowano rynnę

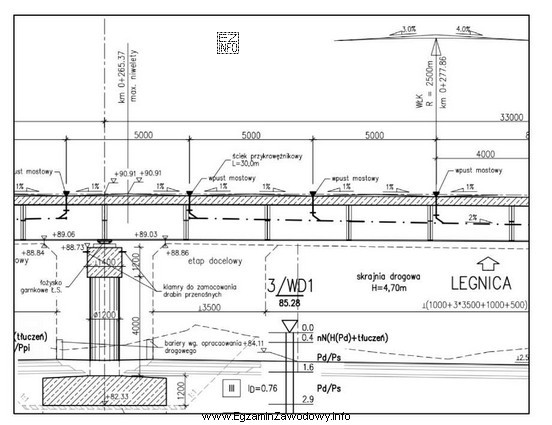

Ilustracja przedstawia techniczny rysunek przekroju podłużnego wiaduktu, który jest częścią egzaminu zawodowego dla
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Rynna wahadłowa jest rozpoznawana na przekroju podłużnym po sposobie prowadzenia odpływu i charakterystycznym układzie elementu odwadniającego na obiekcie. Pozostałe typy (szczelinowa, przykrawężnikowa, muldowa) mają inne cechy geometryczne i inne typowe miejsca zabudowy, więc nie pasują do wskazanego rozwiązania.

Pełne wyjaśnienie:

W tym zadaniu kluczowa jest umiejętność odczytu informacji z dokumentacji: z przekroju podłużnego wiaduktu należy rozpoznać, jaki typ elementu zastosowano do odwodnienia nawierzchni. Prawidłowa odpowiedź to rynna wahadłowa, czyli rozwiązanie identyfikowane po charakterystycznym prowadzeniu wody i konstrukcji odwodnienia przedstawionej na profilu obiektu.

Dlaczego pozostałe odpowiedzi są nieprawidłowe:

  • Rynna szczelinowa – jej rozpoznanie wiąże się z typowym przekrojem/otworem szczelinowym i innym sposobem zbierania wody z nawierzchni niż w rozwiązaniu wahadłowym. Jeśli na rysunku nie widać cech szczeliny/odwodnienia liniowego tego typu, wybór jest błędny.
  • Rynna przykrawężnikowa zwykła – jest związana z odwodnieniem w rejonie krawężnika i ma inny układ względem krawędzi jezdni. W przekroju podłużnym zwykle wynika z niej inne usytuowanie oraz inny sposób przejęcia spływu.
  • Rynna muldowa – opiera się na ukształtowaniu "muldy" (zagłębienia) prowadzącej wodę. Jeżeli dokumentacja wskazuje odmienny element i przebieg odpływu, nie można jej utożsamiać z rynną muldową.

Wskazówka egzaminacyjna: najpierw ustal, gdzie na obiekcie zbierana jest woda (krawędź, linia spływu, zagłębienie), a dopiero potem dopasuj nazwę rynny. Unikniesz wtedy typowego błędu wybierania odpowiedzi "po brzmieniu", bez analizy cech rysunku.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest rynna wahadłowa w odwodnieniu nawierzchni?
Rynna wahadłowa to element odwodnienia nawierzchni stosowany m.in. na obiektach inżynierskich, który przejmuje spływ wody z jezdni i kieruje go do dalszego systemu odprowadzenia. Rozpoznaje się ją po sposobie prowadzenia odpływu oraz po charakterystycznym układzie pokazanym w dokumentacji (np. w profilu obiektu).
Jak odczytać z przekroju podłużnego wiaduktu typ zastosowanej rynny?
Należy zidentyfikować miejsce zbierania wody (krawędź jezdni, linia spływu, zagłębienie), kształt elementu odwodnienia oraz kierunek prowadzenia odpływu. Potem porównać te cechy z nazwami rozwiązań: szczelinowe, muldowe, przykrawężnikowe i wahadłowe różnią się geometrią i lokalizacją.
Dlaczego rynna szczelinowa to nie to samo co rynna wahadłowa?
Rynna szczelinowa jest kojarzona z odwodnieniem przez szczelinę (wlot o określonej formie), natomiast wahadłowa jest identyfikowana innym układem konstrukcyjnym i innym sposobem przejęcia oraz prowadzenia spływu. Na egzaminie decydują cechy widoczne na rysunku, a nie sama intuicja co do nazwy.
Jakie są typowe błędy przy rozpoznawaniu rynien na rysunkach drogowych?
Najczęstsze błędy to: wybór odpowiedzi po podobieństwie brzmienia nazw, pomijanie lokalizacji elementu względem krawędzi jezdni oraz brak porównania cech geometrycznych. Pomaga prosta procedura: najpierw "gdzie jest woda zbierana", potem "jak jest prowadzona", a na końcu dopasowanie nazwy.
Kiedy stosuje się rynnę przykrawężnikową zwykłą?
Rynnę przykrawężnikową stosuje się wtedy, gdy odwodnienie ma przejmować wodę w rejonie krawężnika i kierować ją wzdłuż krawędzi jezdni do wpustów lub dalej do systemu odprowadzenia. Jej zastosowanie wynika z geometrii krawędzi i projektowanego spadku, co zwykle widać w dokumentacji.
Co oznacza rynna muldowa w kontekście odwodnienia nawierzchni?
Rynna muldowa wykorzystuje ukształtowane zagłębienie (muldę), które prowadzi wodę wzdłuż wyznaczonej trasy spływu. W dokumentacji rozpoznaje się ją po profilu tworzącym wyraźne obniżenie w stosunku do sąsiednich fragmentów nawierzchni. Jeśli rysunek pokazuje inny element, ta odpowiedź odpada.
Czy bez rysunku da się poprawnie odpowiedzieć na takie pytanie?
Zwykle nie w sposób pewny, bo zadanie polega na odczycie informacji z przekroju podłużnego. Bez widocznych cech elementu odwodnienia (położenia i formy) odpowiedź staje się zgadywaniem. Na egzaminie kluczowe jest więc uważne obejrzenie rysunku i dopasowanie nazwy do cech przedstawionego rozwiązania.
Jakie elementy odwodnienia są najczęściej pokazane na przekroju podłużnym obiektu?
Na przekroju podłużnym mogą być pokazane m.in. spadki, miejsca odprowadzenia wody, elementy zbierające spływ (np. rynny/korytka), a także powiązanie z urządzeniami odbierającymi wodę (np. wpustami) i dalszym prowadzeniem odpływu. Egzamin sprawdza umiejętność powiązania rysunku z nazewnictwem.
Dlaczego znajomość typów rynien jest ważna dla operatora maszyn drogowych?
Operator często pracuje przy robotach nawierzchniowych, umocnieniach krawędzi i pracach utrzymaniowych. Znajomość typów odwodnienia pomaga nie uszkodzić elementów podczas robót, właściwie przygotować podłoże oraz rozumieć polecenia wynikające z dokumentacji. To też ułatwia zgłaszanie niezgodności wykonania z projektem.
Jak przygotować się do pytań z czytania przekrojów podłużnych na egzaminie?
Ćwicz na przykładach rysunków: najpierw identyfikuj elementy po położeniu (krawędź jezdni, oś, podpory), potem po funkcji (odwodnienie, dylatacja, bariera). Ucz się słownictwa technicznego i rób krótkie notatki z cech rozpoznawczych. Na egzaminie pracuj metodycznie, nie "na skróty".
info

Około 51% zdających odpowiada poprawnie na to pytanie. trudne

Specjaliści zwracają uwagę: "Rynna wahadłowa jest rozpoznawana na przekroju podłużnym po sposobie prowadzenia odpływu i charakterystycznym układzie elementu odwadniającego na obiekcie."

Materiały:

  • Podręczniki/opracowania z zakresu drogownictwa i mostownictwa (odwodnienie obiektów inżynierskich)
  • Instrukcje i katalogi typowych rozwiązań odwodnienia nawierzchni (korytka/rynny)
  • Zestawy zadań z czytania dokumentacji technicznej dla robót drogowych i mostowych
