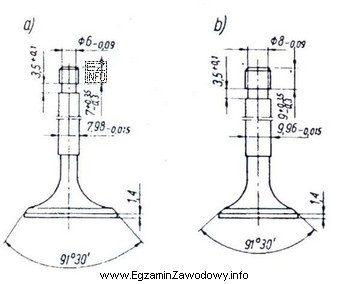

W pytaniu należy odczytać z rysunku technicznego średnicę konstrukcyjną szyjki trzonka zaworu ssącego w miejscu, w którym współpracuje on z zamkiem (elementem mocującym sprężynę na trzonku). Na rysunkach maszynowych taki wymiar jest podawany jako wartość nominalna oraz odchyłki (tolerancje) zapisane przy wymiarze.
Odpowiedź 6-0,09 należy rozumieć następująco:
- 6 to średnica nominalna (konstrukcyjna) w milimetrach.
- -0,09 to odchyłka jednostronna ujemna, czyli wymiar może być mniejszy maksymalnie o 0,09 mm, ale nie może przekroczyć 6,00 mm.
Zatem wymiar graniczny mieści się w przedziale 5,91–6,00 mm. To typowy sposób zapisu tolerancji, gdy dopuszcza się jedynie "zejście w dół" od nominalnej średnicy (np. ze względów montażowych lub współpracy z innym elementem).
Dlaczego pozostałe odpowiedzi są niepoprawne?
- 8-0,09 ma tę samą odchyłkę, ale inną średnicę nominalną. To wskazuje na inny stopień/typ elementu (inna część trzonka lub inny zawór) i nie odpowiada wymiarowi szyjki w tym miejscu.
- 7,98-0,015 sugeruje inną średnicę nominalną (zapis z przecinkiem) oraz znacznie węższą tolerancję. Taki zapis mógłby dotyczyć innej powierzchni współpracującej (np. pasowanej) lub innego detalu, ale nie jest równoważny średnicy 6 z tolerancją -0,09.
- 9,96-0,015 analogicznie wskazuje jeszcze większą średnicę i małą tolerancję, co nie pasuje do odczytu wymiaru szyjki trzonka w miejscu zamka.
Wskazówka egzaminacyjna: przy odpowiedziach o tolerancjach najpierw porównuj wartość nominalną (tu: 6, 8, 7,98, 9,96), a dopiero potem rodzaj i szerokość tolerancji. Nie zakładaj, że "dokładniejszy" zapis z przecinkiem jest automatycznie właściwy — decyduje to, co jest wpisane na rysunku dla danego miejsca elementu.
