Tolerancja prostopadłości należy do tolerancji kierunku. Na rysunku technicznym jest zapisywana w ramce tolerancji geometrycznej, która standardowo składa się z pól: (1) symbol tolerancji, (2) wartość tolerancji, (3) oznaczenie bazy odniesienia.

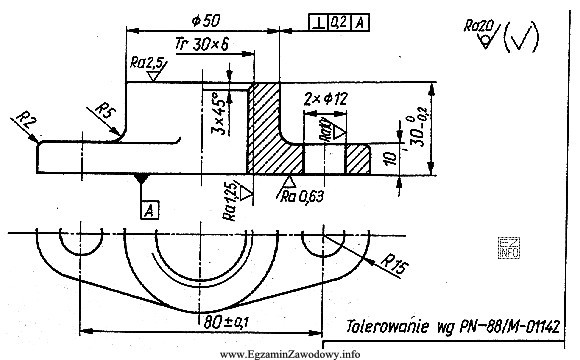

W tym zadaniu kluczowe jest, aby nie patrzeć wyłącznie na liczby, lecz na symbole obok nich. Prawidłowa wartość tolerancji prostopadłości to ta, która stoi w ramce z symbolem ⊥ (prostopadłość) oraz z literą bazy (np. A). Taka wartość (tu: 0,2) oznacza, że tolerowana powierzchnia musi mieścić się w strefie ograniczonej dwiema równoległymi płaszczyznami oddalonymi o 0,2 mm, ustawionymi prostopadle do bazy.
Pozostałe liczby z odpowiedzi są typowymi "pułapkami" z rysunku:
- 0,63 oraz 1,25 często występują jako wartości chropowatości Ra. To parametry jakości powierzchni, a nie tolerancje geometryczne kierunku.
- 0,1 bywa zapisem tolerancji wymiaru (np. +/- 0,1) lub elementem tolerancji pasowania. To nadal inny rodzaj wymagania niż prostopadłość.
W praktyce umiejętność odróżnienia tych zapisów ma znaczenie nie tylko dla technologii wytwarzania, ale też dla oceny niezawodności i bezpieczeństwa pracy maszyn: błędna interpretacja tolerancji może skutkować niewłaściwym montażem, zwiększonym zużyciem, drganiami lub awarią.
