Reflektometria w torze miedzianym (najczęściej TDR – reflektometria w dziedzinie czasu) polega na wysłaniu do przewodu impulsu i obserwacji odbicia powstającego wtedy, gdy na linii pojawia się zmiana impedancji (np. przerwa, zwarcie, korozja styku, źle zaciśnięte złącze, odgałęzienie). Na podstawie czasu powrotu odbicia (oraz znanej prędkości propagacji w kablu) przyrząd potrafi wskazać odległość do nieciągłości, co jest kluczowe w utrzymaniu i naprawach torów abonenckich.
Dlatego właściwym wyborem jest urządzenie przeznaczone do pomiarów TDR/DTF (reflektometr/cable fault locator), a nie przyrządy mierzące tylko wartości statyczne. Miernik uniwersalny może sprawdzić napięcie, rezystancję czy ciągłość, ale nie pokaże charakterystyki odbić i nie wyznaczy miejsca uszkodzenia metodą reflektometryczną. Miernik rezystancji izolacji (tzw. "megomierz") służy do oceny izolacji, a nie do analizy odbić impulsu. Proste testery okablowania zwykle weryfikują kolejność żył, zwarcia/przerwy i czasem długość w uproszczony sposób, lecz nie muszą oferować właściwej reflektometrii diagnostycznej z interpretacją echogramu.

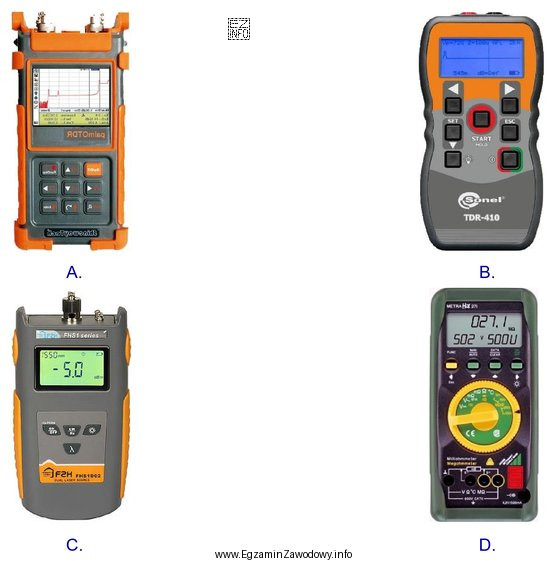

Jak odróżnić reflektometr w praktyce? Najczęściej ma funkcje opisywane jako TDR/DTF, "lokalizator uszkodzeń kabla", tryb wskazywania odległości do zdarzenia oraz złącza typowe dla badanego toru (np. do par miedzianych lub przewodów koncentrycznych). W zadaniu egzaminacyjnym rozpoznanie odbywa się zwykle po wyglądzie i oznaczeniach na obudowie/ekranie.
- Reflektometr TDR/DTF – właściwy do reflektometrii i lokalizacji nieciągłości.
- Multimetr – dobry do podstawowych pomiarów elektrycznych, ale nie do reflektometrii.
- Miernik izolacji – sprawdza izolację, nie analizuje odbić impulsu.
- Prosty tester kabli – często nie zapewnia pełnej reflektometrii (zależnie od modelu).
Na egzaminie warto zapamiętać: reflektometria = impuls + odbicie + odległość do uszkodzenia. Jeśli urządzenie nie realizuje tej logiki pomiaru, nie jest właściwe do pomiarów reflektometrycznych.
