KWALIFIKACJA OGR4 - CZERWIEC 2024



PYTANIE NR 11.
Z zamieszczonej na planie zagospodarowania terenu osiedla analizy stanu wyposażenia wynika, że konieczna jest wymiana między innymi

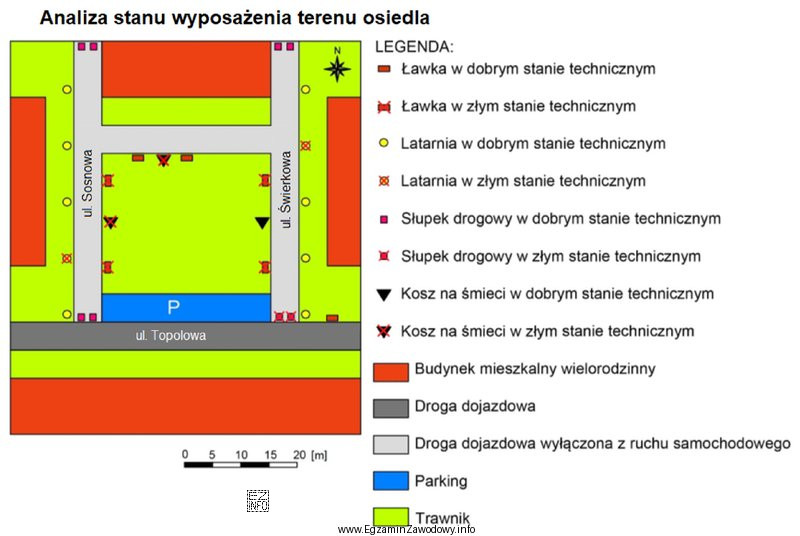

Ilustracja przedstawia plan zagospodarowania terenu osiedla, który jest analizowany pod kątem stanu wyposażenia.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W zadaniu należy odczytać wniosek z analizy stanu wyposażenia przedstawionej na planie zagospodarowania.
Poprawna jest odpowiedź "dwóch latarni", ponieważ to ten element (i w tej liczbie) został wskazany w analizie jako wymagający wymiany, a pozostałe opcje dotyczą innych obiektów małej architektury.

Pełne wyjaśnienie:

Zadanie sprawdza praktyczną umiejętność pracy z dokumentacją rysunkową stosowaną w architekturze krajobrazu: planem zagospodarowania terenu oraz dołączoną analizą stanu wyposażenia. W takich opracowaniach (zwykle w formie tabeli, zestawienia lub opisowej "analizy") podaje się liczbę elementów istniejących, ich stan techniczny oraz wniosek: które elementy kwalifikują się do naprawy albo wymiany.

Odpowiedź "dwóch latarni" jest właściwa, bo wynika bezpośrednio z wniosku analizy – wskazuje konkretny typ elementu i liczbę sztuk do wymiany. W kontekście utrzymania osiedli latarnie są kluczowe dla bezpieczeństwa i funkcjonalności przestrzeni, dlatego w dokumentacji często rozróżnia się je od innych elementów wyposażenia.

Pozostałe odpowiedzi są nieprawidłowe, ponieważ odnoszą się do innych kategorii obiektów i nie odpowiadają wskazaniu z analizy:

  • "trzech ławek" – dotyczy mebli terenowych, ale nie wynika z wniosku o konieczności wymiany w tej liczbie.
  • "czterech koszy na śmieci" – to element wyposażenia sanitarno-porządkowego; wybór tej opcji zwykle wynika z pochopnego skojarzenia, a nie z odczytu analizy.
  • "pięciu słupków drogowych" – to element porządkujący ruch i bezpieczeństwo, jednak w zadaniu nie został wskazany jako wymagający wymiany w tej liczbie.

Wskazówka egzaminacyjna: najpierw odnajdź na planie część "analiza stanu wyposażenia" (lub tabelę inwentaryzacyjną), a dopiero potem porównuj odpowiedzi. Unikniesz w ten sposób zgadywania na podstawie "najbardziej typowego" elementu osiedla.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest analiza stanu wyposażenia na planie zagospodarowania terenu?
To część dokumentacji, która zestawia elementy wyposażenia (np. ławki, kosze, latarnie) oraz ich stan techniczny. Zwykle zawiera liczby, ocenę zużycia i wniosek, czy dany element wymaga naprawy lub wymiany. Na egzaminie trzeba umieć odczytać ten wniosek z rysunku lub tabeli.
Jak odczytywać z planu, które elementy małej architektury są do wymiany?
Najpierw znajdź legendę i sekcję analizy/inwentaryzacji. Następnie sprawdź, czy dokument rozróżnia "do naprawy" i "do wymiany". Dopiero wtedy porównuj liczbę i typ elementu z odpowiedziami. Najczęstszy błąd to liczenie symboli bez weryfikacji opisu w analizie.
Dlaczego w takich zadaniach nie wystarczy policzyć symboli na rysunku?
Bo symbol na planie może oznaczać element istniejący, projektowany albo wyłączony z użytkowania, a decyzja o wymianie wynika ze stanu technicznego. Analiza stanu wyposażenia łączy informację "co jest" z informacją "w jakim stanie" i dopiero to daje wniosek o konieczności wymiany.
Jakie elementy zalicza się do małej architektury na osiedlu?
W praktyce są to m.in. ławki, kosze na odpady, latarnie, stojaki rowerowe, ogrodzenia, słupki, pergole czy tablice informacyjne. W zadaniach egzaminacyjnych ważne jest rozróżnienie funkcji elementu (oświetlenie, odpady, komunikacja) oraz umiejętność powiązania go z odpowiednim symbolem i opisem.
Jakie błędy najczęściej popełnia się przy analizie planu zagospodarowania na egzaminie?
Najczęstsze błędy to: pomijanie legendy, mylenie podobnych symboli, odczytywanie liczby z niewłaściwej kolumny tabeli oraz kierowanie się intuicją ("na pewno ławki") zamiast wnioskiem analizy. Pomaga praca krok po kroku: legenda → analiza → porównanie z odpowiedziami.
Jak rozróżnić latarnię od słupka drogowego na planie?
Rozróżnienie zależy od legendy zastosowanej w danym opracowaniu. Latarnię zwykle wiąże się z funkcją oświetlenia i bywa opisana jako punkt oświetleniowy, a słupek dotyczy organizacji ruchu i zabezpieczenia. Na egzaminie zawsze opieraj się na legendzie i opisach w analizie, nie na domyślnych skojarzeniach.
Kiedy w praktyce planuje się wymianę elementów wyposażenia osiedla?
Najczęściej po przeglądach okresowych, po zgłoszeniach usterek, przy modernizacji przestrzeni lub przed odbiorami robót. Wymiana jest planowana, gdy element jest zużyty, uszkodzony lub nie spełnia funkcji (np. niesprawne oświetlenie). Dokumentacja powinna wskazywać liczbę sztuk i zakres prac.
Co oznacza "wnika, że konieczna jest wymiana między innymi" w treści zadania?
To sygnał, że w analizie wskazano więcej niż jeden element do wymiany, ale pytanie wymaga podania jednego przykładu z listy (tego zgodnego z odpowiedziami). Trzeba więc znaleźć w analizie pozycje oznaczone jako "do wymiany" i dopasować właściwy typ oraz liczbę.
Jak przygotować się do zadań z dokumentacji graficznej w architekturze krajobrazu?
Ćwicz odczyt legend, tabel inwentaryzacyjnych i opisów na planach. Rozwiązuj zadania, w których trzeba znaleźć konkretne informacje (liczbę elementów, stan, zakres robót). Dobra metoda to "3 kroki": identyfikacja symbolu, weryfikacja w legendzie, potwierdzenie w analizie stanu.
Czy w zadaniach o planie zagospodarowania trzeba znać przepisy, czy wystarczy czytać rysunek?
W tego typu pytaniach zwykle wystarcza poprawne czytanie rysunku i analizy dołączonej do planu. Znajomość zasad dokumentacji i nazewnictwa pomaga jednak uniknąć pomyłek. Jeśli pytanie dotyczy tylko wniosków z analizy (co wymienić), kluczowa jest umiejętność interpretacji danych z planu.
info

Około 54% zdających odpowiada poprawnie na to pytanie. trudne

Materiały:

  • Materiały dydaktyczne z czytania dokumentacji projektowej i inwentaryzacyjnej dla architektury krajobrazu
  • Ćwiczenia z interpretacji legend i oznaczeń na planach zagospodarowania terenu
  • Zestawy zadań egzaminacyjnych z rozpoznawania elementów małej architektury na rysunkach
