KWALIFIKACJA ELM6 - CZERWIEC 2016 (test 2)



PYTANIE NR 14.

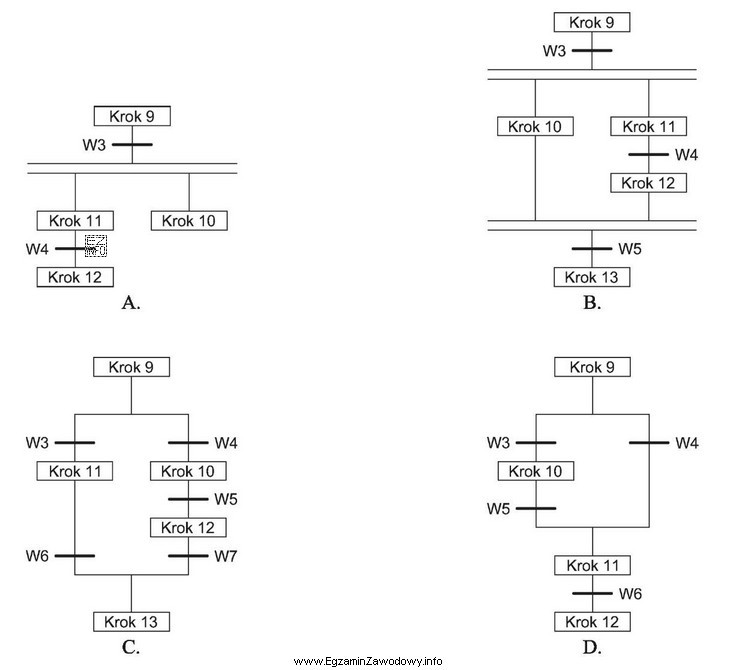

Za pomocą której sieci SFC należy przedstawić proces, w którym przejście od Kroku 9 do Kroku 11 z pominięciem Kroku 10 następuje wtedy, gdy krok 9 jest aktywny i nie jest spełniony warunek W3 przy spełnionym warunku W4?
Za pomocą której sieci SFC należy przedstawić proces,
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Analizując schematy A, B, C i D, należy wybrać ten, który umożliwia przejście z Kroku 9 do Kroku 11 bez spełnienia warunku W3, ale przy spełnieniu warunku W4. Schemat D pokazuje, że przejście z Kroku 9 do Kroku 11 jest możliwe bez spełnienia warunku W3 (ponieważ nie ma bezpośredniego połączenia z W3 do Kroku 11), ale przy spełnieniu warunku W4. Pozostałe schematy nie spełniają tego wymogu, ponieważ albo wymagają spełnienia W3 (A i C), albo nie pozwalają na przejście bezpośrednio z Kroku 9 do Kroku 11 (B).
