Pomiar prędkości obrotowej elementów napędowych w urządzeniach mechatronicznych wykonuje się różnymi metodami: stykowo (np. rolką pomiarową), bezdotykowo optycznie (np. laserowo), a także czujnikami indukcyjnymi lub enkoderami w układach sterowania. W pytaniu kluczowe jest rozpoznanie metody właściwej dla przyrządu z rysunku.

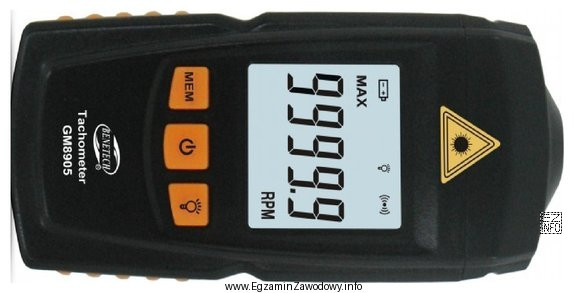

Odpowiedź "laserową." jest poprawna, gdy przyrząd działa jak tachometr laserowy/optyczny: emituje wiązkę światła i rejestruje odbicia od wirującego elementu lub znacznika. Zliczanie kolejnych odbić w czasie pozwala wyznaczyć częstotliwość obrotów i przeliczyć ją na prędkość obrotową (np. w obr/min). To typowy pomiar bezdotykowy, przydatny w serwisie, ponieważ nie wymaga dociskania czujnika do wirującej części.
Dlaczego pozostałe odpowiedzi nie pasują:
- "stroboskopową." – stroboskop emituje błyski o regulowanej częstotliwości, a prędkość obrotową wyznacza się przez dopasowanie częstotliwości błysków tak, aby obraz wirnika wydawał się nieruchomy. To inny typ przyrządu i inna zasada (dopasowanie częstotliwości, a nie zliczanie odbić/impulsów przez czujnik optyczny).
- "wibroakustyczną." – metody wibroakustyczne służą do oceny drgań i hałasu (diagnostyka łożysk, niewyważenia, luzów). Z tych sygnałów czasem da się pośrednio wnioskować o obrotach, ale nie jest to typowy bezpośredni pomiar prędkości obrotowej przyrządem pokazywanym na rysunku.
- "elektromagnetyczną." – pomiar elektromagnetyczny/indukcyjny bazuje zwykle na czujniku reagującym na zęby koła, znacznik ferromagnetyczny lub pole magnetyczne (np. czujnik indukcyjny, hallotron). To inna konstrukcja i inny sposób pomiaru niż urządzenia laserowe.
Wskazówka egzaminacyjna: jeśli na ilustracji widać "pistoletowy" miernik celujący w obracający się element, często z opisem typu RPM oraz bez elementu dociskanego do wału, najczęściej chodzi o tachometr laserowy (optyczny). Dla bezpieczeństwa zawsze zachowuj dystans od części wirujących i stosuj zasady BHP.
