W instalacjach sprężonego powietrza przed odbiornikami (np. zaworami i siłownikami pneumatycznymi) często stosuje się zespół przygotowania powietrza, kojarzony jako układ filtr–reduktor–naolejacz. Jego zadaniem jest doprowadzenie medium o parametrach odpowiednich dla pracy elementów pneumatyki.
Dlaczego poprawna jest odpowiedź "filtracja, redukcja ciśnienia oraz naolejenie powietrza."?
Kompletny zestaw FRL realizuje trzy funkcje: usuwa cząstki stałe i część kondensatu (filtr), stabilizuje/obniża ciśnienie do ustawionej wartości roboczej (reduktor z pokrętłem regulacyjnym, często z manometrem) oraz umożliwia smarowanie mgłą olejową (naolejacz) – co bywa wymagane w niektórych układach i dla starszych lub określonych typów narzędzi.
Dlaczego pozostałe odpowiedzi są błędne?
- "filtracja oraz naolejenie powietrza." – pomija redukcję ciśnienia, która jest kluczową funkcją, gdy zestaw zawiera reduktor. Sam filtr z naolejaczem nie zapewnia ustawienia stałego ciśnienia roboczego.
- "wyłącznie redukcja ciśnienia powietrza." – opisuje jedynie reduktor. W praktyce element widoczny jako zestaw przygotowania powietrza zwykle ma również filtr (miska/odwadnianie) i często część smarującą.
- "wyłącznie filtracja powietrza." – dotyczy pojedynczego filtra. Nie obejmuje stabilizacji ciśnienia ani ewentualnego smarowania, które są typowe dla zestawu FRL.

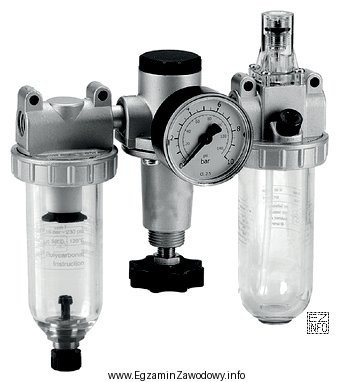

Wskazówka egzaminacyjna: jeśli na zdjęciu widać połączone moduły (miska filtra, pokrętło reduktora, a czasem dozownik oleju), traktuj element jako zespół przygotowania powietrza, a nie pojedynczy filtr lub sam reduktor.
