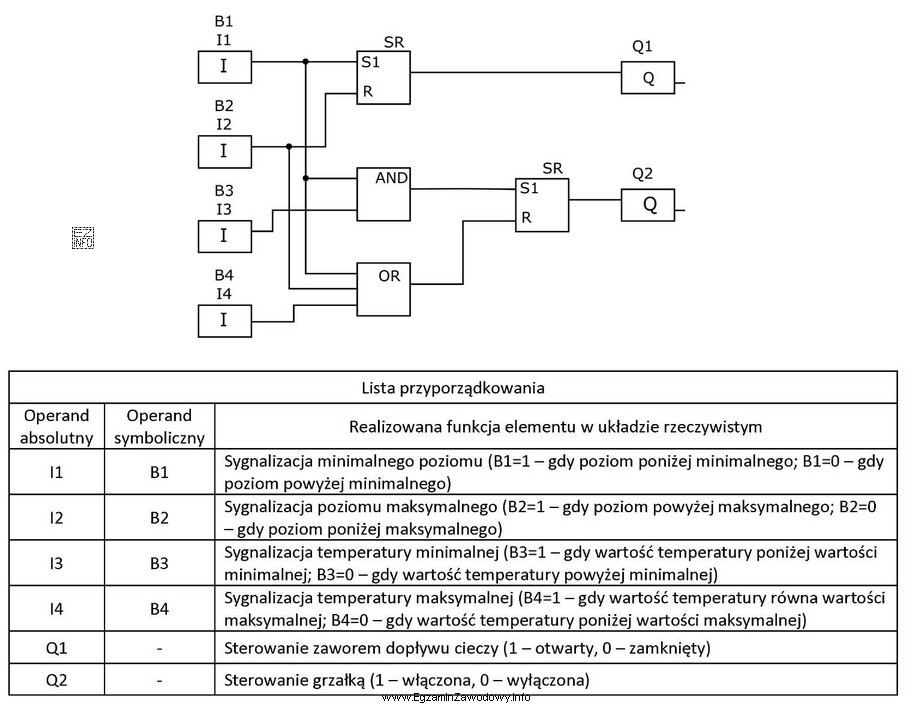

W sterowaniu procesem (zbiornik z cieczą) warunek pracy grzałki zwykle ma postać zezwolenia: grzanie jest dopuszczone tylko wtedy, gdy spełnione są wymagania bezpieczeństwa i technologii. W treści podano kluczowy warunek: grzałka jest włączona tylko wtedy, gdy poziom cieczy mieści się w zadanych granicach. Logicznie oznacza to, że muszą być spełnione jednocześnie dwa ograniczenia:
- poziom nie jest zbyt niski,
- poziom nie jest zbyt wysoki.
Takie "mieści się w granicach" jest więc typowo realizowane jako koniunkcja (AND) odpowiednich warunków. Jeśli czujnik/bit wejściowy sygnalizuje stan graniczny (np. alarm minimum lub alarm maksimum), to w torze zezwolenia bardzo często potrzebna jest negacja (NOT), aby uzyskać sygnał "brak alarmu".
Odpowiedź "Brak negacji I1 na wejściu bramki AND" wskazuje na typowy błąd projektowy: do bramki AND podano sygnał w niewłaściwej polaryzacji. W efekcie logika może działać odwrotnie: zamiast blokować grzanie przy stanie niedozwolonym, może je dopuszczać lub blokować w normalnej pracy. To tłumaczy, dlaczego program "nie realizuje zadania" mimo poprawnego ogólnego schematu (AND/OR).
Pozostałe odpowiedzi są mniej trafne, bo dotyczą innego miejsca w logice (bramka OR) albo innego wejścia. Brak negacji na OR zwykle wpływa na logikę "wystarczy jeden warunek", a opis zadania wymaga spełnienia warunków jednocześnie (AND) dla zezwolenia grzałki. Z kolei wskazanie I3 przy AND może być błędem tylko wtedy, gdy to I3 odpowiada za poziom krytyczny, ale zgodnie z kluczem weryfikacji to właśnie I1 wymaga odwrócenia stanu.
Wskazówka egzaminacyjna: gdy w zadaniu pojawia się sformułowanie "tylko wtedy, gdy X mieści się w granicach", szukaj logiki typu AND z negacjami sygnałów granicznych (alarmów), bo "w granicach" to zwykle "brak przekroczeń".
