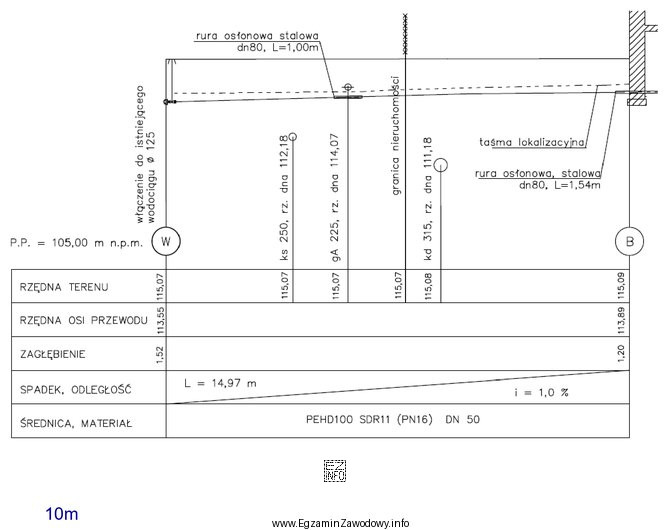

Zagłębienie przewodu (głębokość ułożenia w odniesieniu do terenu) wyznacza się z profilu podłużnego jako różnicę pomiędzy rzędną terenu a rzędną dna przewodu w tym samym punkcie.
Na rysunku występuje kilka rodzajów uzbrojenia (m.in. kanalizacja sanitarna, deszczowa, gazociąg) oraz projektowany wodociąg. Kluczowe jest więc, aby najpierw poprawnie zidentyfikować, że pytanie dotyczy kanalizacji sanitarnej oznaczonej jako "ks 250", a nie innych sieci.
Dla "ks 250" z profilu odczytuje się:
- rzędna terenu: 115,07 m,
- rzędna dna przewodu: 112,18 m.
Obliczenie jest proste: 115,07 − 112,18 = 2,89 m. Taka wartość jest poprawnym zagłębieniem kanalizacji sanitarnej w miejscu wskazanym na profilu.Dlaczego pozostałe odpowiedzi są błędne? Wartości rzędu 1,52 m odpowiadają zagłębieniu projektowanego wodociągu w innym punkcie profilu (nie kanalizacji sanitarnej), więc wynik powstaje z mylenia przewodów i bezrefleksyjnego przepisania liczby z wiersza "ZAGŁĘBIENIE" dla wodociągu. Z kolei 3,90 m wynika z wykonania analogicznego obliczenia, ale dla kanalizacji deszczowej ("kd 315"), gdzie rzędne w profilu są inne. Typową pułapką jest też pomylenie "rzędnej dna" z "rzędną osi przewodu" — dlatego zawsze trzeba sprawdzić, którą rzędną odczytujemy przed odjęciem.
Wskazówka egzaminacyjna: najpierw zaznacz sobie na profilu skrót sieci (ks/kd/gaz/wodociąg), a dopiero potem odczytuj dwie rzędne z tego samego miejsca i wykonuj jedno odejmowanie.
