KWALIFIKACJA ELM6 - STYCZEŃ 2022 (test 2)



PYTANIE NR 13.
Zakłada się, że projektowane urządzenie mechatroniczne będzie umieszczone w obudowie IP 65. Oznacza to, że

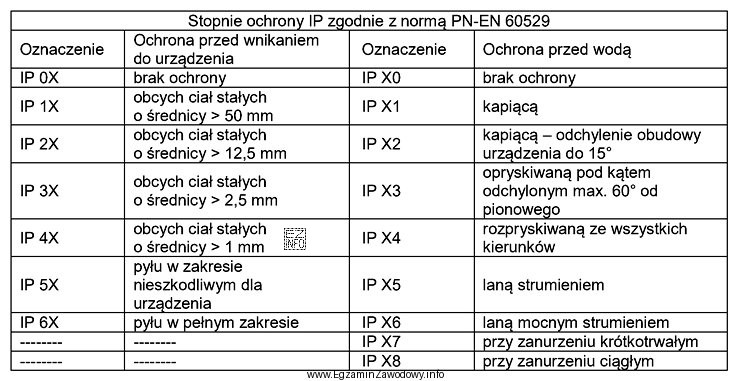

Ilustracja przedstawia tabelę z normą PN-EN 60529 dotyczącą stopni ochrony IP.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
IP65 oznacza kod IP, w którym pierwsza cyfra 6 jest maksymalnym stopniem ochrony przed wnikaniem pyłu (pełna pyłoszczelność). Druga cyfra 5 dotyczy wody i oznacza ochronę przed strumieniem wody, ale nie jest to najwyższy stopień dla cieczy.

Pełne wyjaśnienie:

Kod IP opisuje stopień ochrony obudowy przed wnikaniem ciał stałych oraz wody. Składa się z dwóch cyfr, które należy interpretować niezależnie.

W oznaczeniu IP65:

  • Pierwsza cyfra "6" dotyczy ochrony przed wnikaniem ciał stałych (w tym pyłu). W skali 0–6 wartość 6 oznacza najwyższy poziom, czyli pełną ochronę przed pyłem w całym zakresie (pyłoszczelność).
  • Druga cyfra "5" dotyczy ochrony przed wodą. W skali 0–8 wartość 5 oznacza ochronę przed wodą laną strumieniem. To nie jest maksimum, ponieważ wyższe stopnie (np. 7 i 8) odnoszą się do zanurzenia, a 8 jest najwyższym poziomem w tej skali.

Dlatego poprawne jest stwierdzenie: "posiadać będzie najwyższy stopień ochrony przed pyłem" – wynika ono bezpośrednio z pierwszej cyfry kodu.

Pozostałe odpowiedzi są błędne, bo:

  • "nie będzie chronione przed wodą" przeczy znaczeniu drugiej cyfry "5", która potwierdza określony poziom ochrony przed wodą.
  • "posiadać będzie najwyższy stopień ochrony przed wodą" jest nieprawdziwe, bo maksimum dla wody to wyższa wartość niż 5 (w tej skali istnieje poziom 8).
  • "nie będzie chronione przed pyłem" jest sprzeczne z pierwszą cyfrą "6", czyli maksymalną ochroną przeciwpyłową.

W praktyce (mechatronika/automatyka) IP65 jest często wybierane do środowisk zapylonych i okresowo narażonych na zachlapanie lub mycie strumieniem wody, ale nie do pracy w warunkach ciągłego zanurzenia.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznacza pierwsza cyfra w oznaczeniu IP65?
Pierwsza cyfra kodu IP określa ochronę przed wnikaniem ciał stałych (w tym pyłu). W IP65 jest to "6", czyli najwyższy stopień w tej skali (0–6) i oznacza pełną ochronę przed pyłem (pyłoszczelność).
Co oznacza druga cyfra w oznaczeniu IP65?
Druga cyfra kodu IP dotyczy ochrony przed wodą. W IP65 jest to "5", co oznacza ochronę przed wodą laną strumieniem. To ważne w przemyśle (mycie, zraszanie), ale nie jest to najwyższy stopień ochrony przed wodą.
Dlaczego IP65 nie oznacza najwyższej ochrony przed wodą?
Bo skala dla wody ma wyższe poziomy niż 5. Oznaczenie "5" mówi o ochronie przed strumieniem wody, a najwyższe stopnie odnoszą się do zanurzenia (np. ochrona przy zanurzeniu ciągłym). Dlatego nie należy mylić IP65 z wyższymi klasami.
Czy IP65 oznacza pyłoszczelność obudowy?
Tak. W IP65 pierwsza cyfra to "6", a w skali ochrony przed pyłem (0–6) oznacza to maksymalny poziom, czyli pyłoszczelność. W praktyce chroni to wnętrze urządzenia mechatronicznego przed pyłem w typowych warunkach przemysłowych.
Jakie są najczęstsze pomyłki przy odczytywaniu IP65 na egzaminie?
Najczęściej myli się IP65 z IP68 i zakłada, że "65" to pełne maksimum także dla wody. Drugi błąd to traktowanie cyfr jako zależnych (że wysoka pierwsza cyfra "automatycznie" daje wysoką drugą). Na egzaminie zawsze czytaj każdą cyfrę osobno.
Jak odróżnić IP65 od IP68 w praktyce mechatronika?
Kluczowa jest druga cyfra. IP65 chroni przed strumieniem wody i pyłem, co pasuje do hal i mycia urządzeń. IP68 wiąże się z ochroną przy zanurzeniu ciągłym, więc jest przeznaczone do pracy w warunkach zanurzenia. To inne zastosowania i inne ryzyko uszkodzeń.
Kiedy warto wymagać IP65 dla urządzenia mechatronicznego?
Gdy urządzenie pracuje w środowisku silnie zapylonym oraz narażonym na zachlapania lub czyszczenie strumieniem wody, np. w hali produkcyjnej. IP65 bywa typowe dla obudów sterowników, czujników i rozdzielnic, gdzie pył jest realnym zagrożeniem.
Czy urządzenie w obudowie IP65 można myć wodą pod ciśnieniem?
IP65 oznacza ochronę przed strumieniem wody, ale w praktyce "mycie pod ciśnieniem" może oznaczać różne warunki (ciśnienie, dysza, odległość). Na egzaminie przyjmuj znaczenie cyfry "5" jako ochronę przed strumieniem, a nie jako gwarancję odporności na każde mycie wysokociśnieniowe.
Jak szybko zapamiętać, co oznacza 6 w IP6X?
Pomaga reguła: pierwsza cyfra 6 = maks dla pyłu. Skala ciał stałych kończy się na 6, więc "6" jest "na końcu" i oznacza pełną ochronę przed pyłem. Druga cyfra ma inną skalę (do 8), więc nie przenoś tego automatycznie na wodę.
Jakie elementy urządzenia mechatronicznego szczególnie wymagają wysokiego IP?
Są to m.in. złącza, przepusty kablowe, miejsca montażu czujników, przyciski i elementy operatorskie na drzwiach obudowy oraz wszystkie uszczelnienia pokryw. W praktyce najsłabszy punkt uszczelnienia często decyduje o realnym stopniu ochrony całej obudowy.
info

Statystycznie 61% uczniów zna prawidłową odpowiedź. średnie

Według specjalistów z branży: "IP65 oznacza kod IP, w którym pierwsza cyfra 6 jest maksymalnym stopniem ochrony przed wnikaniem pyłu (pełna pyłoszczelność)."

Źródła:

  • PN-EN 60529 / IEC 60529: Stopnie ochrony zapewniane przez obudowy (kod IP), definicja cyfr charakterystycznych (pierwsza: 0–6, druga: 0–8).
  • IEC 60529: Degrees of protection provided by enclosures (IP Code) – opis znaczenia IP6X (dust-tight) oraz IPX5 (water jets) i IPX8 (continuous immersion).

Materiały:

  • PN-EN 60529 (IEC 60529) – opis stopni ochrony IP
  • Podręczniki z elektrotechniki/automatyki omawiające stopnie ochrony obudów
  • Karty katalogowe producentów obudów przemysłowych i czujników (sekcja: stopień ochrony IP)
