KWALIFIKACJA TLO1 - CZERWIEC 2023



PYTANIE NR 17.

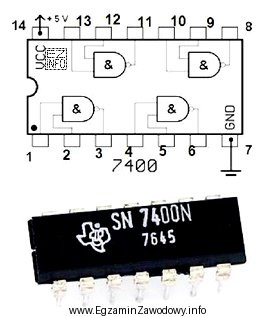

Zamieszczony na ilustracji układ scalony 7400N spełnia warunek
Zamieszczony na ilustracji układ scalony 7400N spełnia warunek
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Układ scalony 7400N składa się z czterech niezależnych bramek NAND. Każda bramka NAND ma dwa wejścia i jedno wyjście. Na schemacie widać, że nóżka numer 6 jest wyjściem jednej z bramek NAND. Pozostałe odpowiedzi są niepoprawne: nóżka numer 13 to wyjście bramki NAND, a nie wejście do bramki AND; nóżka numer 3 to wejście bramki NAND, a nie zasilanie układu; nóżka numer 10 to wyjście innej bramki NAND i nie spełnia takiej samej funkcji jak nóżka numer 6.
