KWALIFIKACJA TLO1 - STYCZEŃ 2023



PYTANIE NR 17.

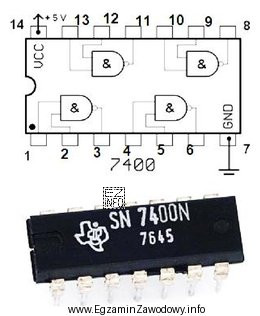

Zamieszczony na ilustracji układ scalony 7400N spełnia warunek
Zamieszczony na ilustracji układ scalony 7400N spełnia warunek
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na dołączonym schemacie układu scalonego 7400N, który jest układem zawierającym cztery bramki NAND, nóżka numer 6 jest oznaczona jako wyjście jednej z tych bramek. Pozostałe odpowiedzi są niepoprawne: nóżka numer 13 to zasilanie (+5V), nóżka numer 3 to wejście jednej z bramek NAND, a nóżka numer 10 jest wyjściem innej bramki NAND i nie spełnia takiej samej funkcji jak nóżka numer 6.
