KWALIFIKACJA INF8 - STYCZEŃ 2017



PYTANIE NR 4.

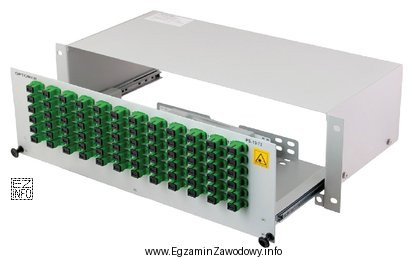

Zamieszczony rysunek przedstawia
Ilustracja przedstawia metalowe urządzenie w obudowie przystosowanej do montażu w szafie typu Rack (standard 19 cali).
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Przełącznica światłowodowa ma na froncie panel z adapterami (gniazda do wpinania patchcordów), zwykle w obudowie do szafy Rack 19" i często z wysuwaną szufladą. Zasobnik i skrzynka zapasu nie mają złączy/adapterów, a mufa służy do hermetycznego zabezpieczenia spawów w terenie.

Pełne wyjaśnienie:

Na ilustracji widać urządzenie przeznaczone do montażu w szafie telekomunikacyjnej Rack 19 cali, z wysuwaną szufladą oraz panelem czołowym zawierającym wiele adapterów światłowodowych (typowo spotykanych m.in. jako SC/APC). Taki zestaw cech wskazuje na przełącznicę światłowodową (panel krosowy/ODF), czyli element pasywnej infrastruktury służący do zakończenia włókien oraz do krosowania połączeń za pomocą patchcordów.

  • Dlaczego "przełącznicę światłowodową." jest poprawne: przełącznica ma porty/adaptery na froncie, umożliwia podłączanie patchcordów i organizację torów optycznych w szafie. Wersje szufladowe ułatwiają dostęp serwisowy do włókien i zapasu wewnątrz obudowy.
  • Dlaczego "zasobnik kablowy." jest błędne: zasobnik (element do prowadzenia/porządkowania kabli) jest konstrukcją pasywną bez panelu z adapterami. Nie służy do terminacji włókien ani do krosowania portów.
  • Dlaczego "mufę światłowodową." jest błędne: mufa to obudowa do zabezpieczenia spawów i połączeń w warunkach zewnętrznych/terenowych (np. studzienki, słupy, kanalizacja teletechniczna). Nie jest typowym panelem portów w standardzie 19" z gniazdami na froncie.
  • Dlaczego "skrzynkę zapasu kabla." jest błędne: skrzynka zapasu służy do magazynowania nadmiaru długości kabla (zapas pętli), ale sama w sobie nie ma zwykle szeregu adapterów/portów do wpinania patchcordów jak panel krosowy.

Wskazówka egzaminacyjna: gdy na zdjęciu/rysunku widzisz wiele jednakowych gniazd/adapterów na panelu czołowym oraz formę "urządzenia do szafy 19"", w pierwszej kolejności rozważ przełącznicę/panel krosowy. Elementy służące tylko do prowadzenia lub składowania kabla nie mają takiego "frontu portowego".

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest przełącznica światłowodowa i do czego służy?
Przełącznica światłowodowa (ODF/panel krosowy) służy do zakończenia kabli światłowodowych i krosowania połączeń za pomocą patchcordów. Montuje się ją zwykle w szafie Rack 19", a na froncie ma adaptery/gniazda, które umożliwiają szybkie przepięcia bez ingerencji w kabel stały.
Jak rozpoznać przełącznicę światłowodową na zdjęciu lub rysunku?
Szukaj panelu czołowego z wieloma identycznymi adapterami (gniazda do wpinania patchcordów), opisów portów oraz obudowy do Rack 19". Często występuje wersja z wysuwaną szufladą ułatwiającą serwis. To odróżnia przełącznicę od prowadnic i zasobników kablowych.
Dlaczego zasobnik kablowy to nie przełącznica światłowodowa?
Zasobnik kablowy służy do prowadzenia i porządkowania przewodów, więc nie ma panelu z adapterami ani portów do krosowania. Przełącznica kończy włókna i udostępnia je na froncie przez adaptery, aby można było wpinać patchcordy i zmieniać konfigurację połączeń w szafie.
Co odróżnia mufę światłowodową od przełącznicy w szafie 19"?
Mufa światłowodowa jest przeznaczona do zabezpieczenia spawów i połączeń w terenie (hermetyczna obudowa), np. w kanalizacji lub na zewnątrz. Przełącznica to element szafowy: ma porty/adaptery na panelu frontowym i służy do krosowania, a nie do pracy w warunkach zewnętrznych.
Czy skrzynka zapasu kabla ma adaptery do patchcordów?
Zwykle nie. Skrzynka zapasu kabla służy głównie do ułożenia nadmiaru długości kabla (zapas pętli) i ochrony mechanicznej. Przełącznica światłowodowa ma natomiast zestaw adapterów/portów na froncie, bo jej zadaniem jest udostępnienie włókien do krosowania patchcordami.
Jakie złącza i adaptery spotyka się w przełącznicach światłowodowych?
W przełącznicach spotyka się adaptery dla popularnych standardów, np. SC, LC, ST, a także wersje polerowania UPC/APC (np. SC/APC często w kolorze zielonym). Rodzaj adapterów zależy od projektu sieci i liczby torów optycznych, które mają być zakończone w szafie.
Dlaczego na przełącznicach może być ostrzeżenie o promieniowaniu laserowym?
Światłowody mogą przenosić sygnał optyczny generowany przez nadajniki laserowe w urządzeniach aktywnych. Choć poziomy mocy są zwykle bezpieczne przy poprawnej eksploatacji, nie należy patrzeć w koniec włókna ani w aktywne złącze. Stąd ostrzeżenia na elementach infrastruktury optycznej.
Kiedy stosuje się wysuwaną szufladę w przełącznicy światłowodowej?
Wysuwana szuflada ułatwia montaż i serwis: daje dostęp do organizacji włókien, zapasu i ewentualnych elementów wewnątrz przełącznicy bez demontażu całego urządzenia z szafy. Jest szczególnie praktyczna przy dużej liczbie portów i częstych pracach utrzymaniowych.
Jakie są typowe zastosowania przełącznicy światłowodowej w sieciach WAN?
W praktyce przełącznice stosuje się w węzłach dystrybucyjnych, serwerowniach i punktach styku operatora z budynkiem. Umożliwiają uporządkowane zakończenie torów, szybkie przepięcia oraz testy. W sieciach rozległych pomagają zarządzać wieloma łączami bez ingerencji w kabel magistralny.
Jak uniknąć pomyłki między przełącznicą a elementami do prowadzenia kabli na egzaminie?
Przyjmij prostą zasadę: adaptery/porty na froncie oznaczają panel krosowy (przełącznicę). Elementy prowadzące lub magazynujące kabel (zasobnik, skrzynka zapasu) nie mają szeregu gniazd do wpinania patchcordów. Najpierw sprawdź "czy są złącza", dopiero potem wybieraj nazwę.
info

To pytanie poprawnie rozwiązuje 57% zdających egzamin. średnie

Eksperci podkreślają: "Przełącznica światłowodowa ma na froncie panel z adapterami (gniazda do wpinania patchcordów), zwykle w obudowie do szafy Rack 19" i często z wysuwaną szufladą."
