KWALIFIKACJA ROL8 - CZERWIEC 2020

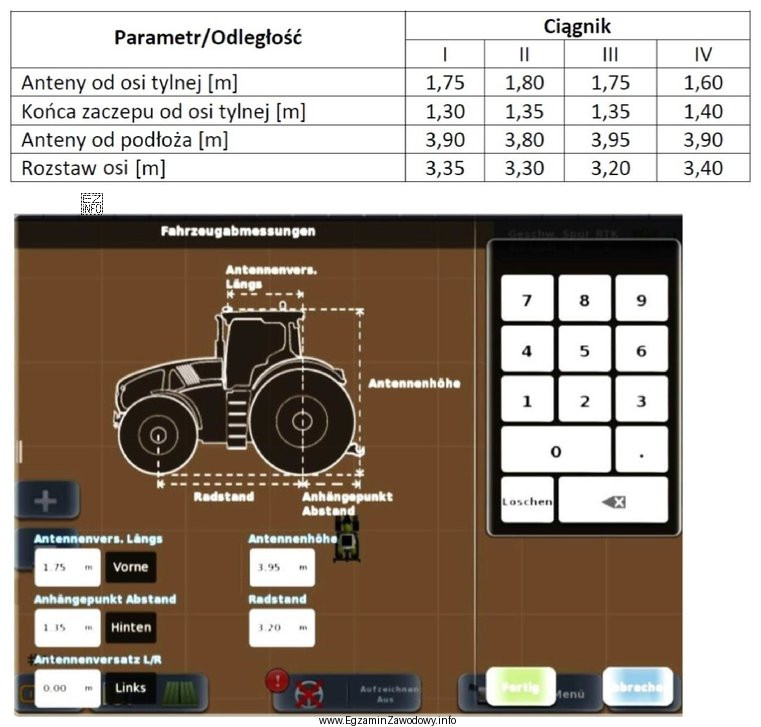

To opis odległości i punktów odniesienia, według których należy umieścić antenę na dachu/kabinie ciągnika.

Najczęściej wskazuje się przesunięcie względem osi symetrii oraz odległość od krawędzi lub wybranego punktu bazowego, aby system poprawnie wyznaczał pozycję maszyny.

System sterowania wykorzystuje pozycję anteny jako punkt reprezentujący ciągnik. Gdy antena jest przesunięta lub wpisano złe offsety, komputer "myśli", że ciągnik jest gdzie indziej.

Skutkiem są błędy linii prowadzenia, nakładki i problemy z autosterowaniem.

Offset to wektor przesunięcia anteny względem punktu odniesienia pojazdu (np. osi tylnej, środka osi lub osi symetrii kabiny).

Podaje się go w kierunku przód–tył i lewo–prawo. Dzięki temu system przelicza pozycję anteny na pozycję roboczą ciągnika.

W praktyce używa się punktów łatwych do powtarzalnego znalezienia: oś symetrii dachu, środek kabiny, krawędzie dachu, fabryczne miejsca montażowe lub określone otwory/uchwyty.

Ważne, by punkt był jednoznaczny i stały dla danego wariantu ciągnika.

Najczęściej zaleca się montaż możliwie blisko osi symetrii, ale nie zawsze jest to idealny środek geometryczny dachu.

Ograniczenia mogą wynikać z konstrukcji, wyposażenia kabiny lub zaleceń producenta. Kluczowe jest, by położenie było zgodne z instrukcją i poprawnie odwzorowane w ustawieniach.

Najczęstsze pomyłki to: zamiana lewej i prawej strony (widok z góry), odczyt wymiaru od złej krawędzi, pominięcie osi symetrii oraz przepisanie wartości w złych jednostkach.

Warto sprawdzić co najmniej dwa wymiary i kierunki osi, zanim wybierze się wariant.

Wariant wybiera się podczas pierwszej konfiguracji systemu prowadzenia, przy zmianie maszyny lub po zmianach montażowych (np. inny dach, inny uchwyt anteny).

Warianty zwykle odpowiadają różnym typom kabiny/dachu albo różnym układom punktów odniesienia w dokumentacji.

Można wykonać próbę przejazdów równoległych i porównać, czy ślad na polu pokrywa się z torem jazdy oraz szerokością roboczą narzędzia.

Jeśli pojawiają się stałe przesunięcia, często oznacza to błąd w przesunięciu lewo–prawo lub przód–tył anteny.

Tak. Jeżeli system błędnie modeluje geometrię ciągnika (np. przez zły wariant montażu anteny), linie prowadzenia są przesunięte względem rzeczywistej pracy maszyny.

W efekcie mogą powstawać nakładki (podwójny przejazd) albo omijaki (niepokryte pasy).

Ćwicz czytanie prostych rysunków wymiarowych i identyfikację osi symetrii oraz punktów odniesienia.

Powtórz pojęcia: offset, baza odniesienia, kalibracja. Na egzaminie analizuj cały układ wymiarów, a nie tylko jedną liczbę, i zawsze sprawdzaj kierunki osi pojazdu.
