W dokumentacji instalacyjnej (rzuty poziome) urządzenia i armatura są przedstawiane za pomocą ustalonych symboli graficznych. Zadanie polega na rozpoznaniu symbolu właściwego dla podgrzewacza wody przepływowego, czyli urządzenia, które ogrzewa wodę w momencie jej poboru (bez gromadzenia zapasu ciepłej wody w zbiorniku).

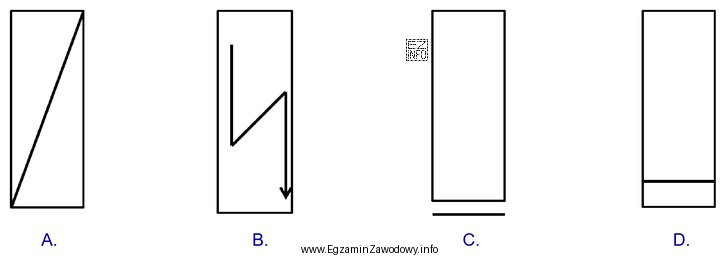

Odpowiedź "A" jest poprawna, ponieważ przedstawia symbol stosowany do oznaczania podgrzewacza przepływowego na rzucie poziomym. W praktyce rozpoznanie opiera się na tym, że symbol urządzenia jest inny niż symbole:
- podgrzewaczy pojemnościowych (zasobnikowych) – tam zwykle akcentuje się obecność zbiornika/pojemności,
- kotłów lub podgrzewaczy c.o. – które mają odrębne oznaczenia i są wiązane z obiegiem grzewczym,
- innych elementów instalacji (np. zaworów, filtrów, gazomierzy) – które są rysowane jako armatura/przyrządy, a nie jako urządzenie przygotowania c.w.u.
Dlaczego pozostałe odpowiedzi są błędne? Najczęściej przedstawiają symbole o podobnym "zarysie", ale odnoszą się do innych urządzeń albo elementów instalacji. Typowym błędem na egzaminie jest wybór symbolu "na oko", bez odróżnienia, czy chodzi o przygotowanie c.w.u. w trybie przepływowym, czy o urządzenie ze zbiornikiem. Dobrą strategią jest kojarzenie: przepływowy = brak zasobnika oraz uczenie się symboli zawsze razem z ich legendą.
W pracy technika gazownictwa umiejętność ta przydaje się przy analizie projektu, doborze miejsca montażu urządzeń oraz przy sprawdzeniu, czy wykonawstwo odpowiada rysunkom i zestawieniom urządzeń.
