W rysunku technicznym maszynowym informacje są rozmieszczane według ich charakteru: część z nich ma formę oznaczeń symbolicznych (np. przy konkretnych powierzchniach), a część ma formę uwag opisowych odnoszących się do całego detalu lub zespołu.

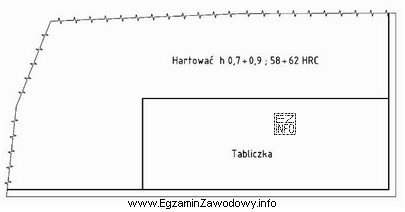

Zapis nad tabliczką rysunkową jest w praktyce traktowany jako miejsce na krótkie uwagi ogólne dotyczące wykonania. Dlatego poprawna jest odpowiedź: "rodzaju obróbki cieplnej" – informacja o wymaganej obróbce (np. konieczności wykonania obróbki cieplnej) często jest podawana jako wymaganie technologiczne dla elementu.
Dlaczego pozostałe odpowiedzi są niepoprawne w typowym układzie rysunku:
- "chropowatości powierzchni" – chropowatość najczęściej podaje się symbolem i wartością bezpośrednio przy danej powierzchni lub jako oznaczenie ogólne w polu przeznaczonym na oznaczenia, a nie jako zwykły "zapis" nad tabliczką.
- "rodzaju obróbki plastycznej" – tego typu informacja dotyczy zwykle technologii wytwarzania (np. kucia/tłoczenia) i częściej wynika z opisu procesu lub dokumentacji technologicznej niż z krótkiej noty w tym miejscu rysunku.
- "zabezpieczenia antykorozyjnego" – wymagania ochronne mogą pojawiać się w uwagach, ale w standardowym podejściu są podawane jako specyfikacja powłok/wykończenia lub w wymaganiach materiałowo-powłokowych; sama lokalizacja "nad tabliczką" nie jest jednoznacznym miejscem dedykowanym tylko takim informacjom.
Wskazówka egzaminacyjna: jeśli w pytaniu kluczowe jest miejsce na rysunku ("nad tabliczką"), myśl o tym, czy dana informacja jest typowo przekazywana jako opis ogólny (wtedy pasuje), czy jako oznaczenie symboliczne przy elemencie (wtedy zwykle nie pasuje).
