W łożyskach kulkowych poprzecznych kluczową zasadą montażu jest właściwy tor przenoszenia siły. Podczas wprasowywania (lub wciągania) łożyska nacisk powinien działać wyłącznie na ten pierścień, który ma pasowanie ciasne w danym momencie montażu.
Jeżeli łożysko jest wciskane na wał, docisk należy realizować na pierścień wewnętrzny. Jeżeli łożysko jest wciskane do oprawy, docisk należy realizować na pierścień zewnętrzny. Dzięki temu obciążenie montażowe nie przechodzi przez elementy toczne.

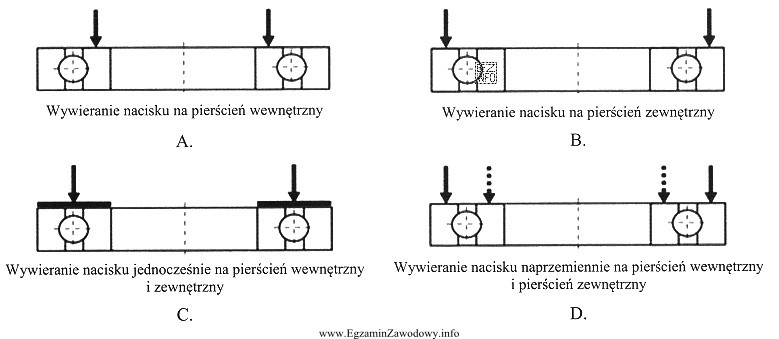

Odpowiedź "C" jest poprawna, ponieważ przedstawia montaż, w którym siła jest przyłożona do właściwego pierścienia, a nie jest przenoszona przez kulki. To ogranicza ryzyko uszkodzeń bieżni (wgnieceń/odkształceń), które później objawiają się hałasem, nierówną pracą, przegrzewaniem i skróceniem trwałości łożyska.
Pozostałe rysunki są niepoprawne typowo z jednego z powodów:
- docisk jest przyłożony do niewłaściwego pierścienia (np. wcisk na wał, a nacisk na pierścień zewnętrzny), co wymusza przeniesienie siły przez kulki;
- siła zamyka się przez elementy toczne i bieżnie, powodując lokalne przeciążenia kontaktowe;
- pokazują uderzanie/bezpośredni nacisk na elementy łożyska bez tulei montażowej, co w praktyce zwiększa ryzyko uszkodzeń.
W praktyce warsztatowej poprawny montaż realizuje się przez prasę i tuleję/krążek montażowy dopasowany do pierścienia, ewentualnie przez kontrolowane podgrzewanie pierścienia (gdy technologia na to pozwala). Po montażu warto sprawdzić płynność obrotu i brak niepokojących oporów.
