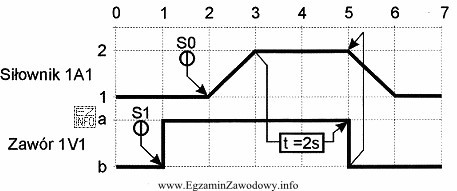

W układach pneumatycznych/elektropneumatycznych przełączenie zaworu rozdzielającego (tu: 1V1 z pozycji a na b) jest zwykle wynikiem spełnienia konkretnego warunku sterującego. W tym zadaniu warunek jest złożony: najpierw siłownik 1A1 ma osiągnąć stan wysunięty, a następnie moduł czasowy ma odmierzyć opóźnienie t = 2 s. Dopiero kombinacja tych dwóch przesłanek daje przełączenie 1V1.
Dlaczego poprawna jest odpowiedź: "gdy siłownik 1A1 zostanie wysunięty i moduł czasowy odliczy czas t = 2 s"? Ponieważ jednoznacznie wskazuje:
- stan siłownika (wysunięcie), czyli warunek położenia/etapu sekwencji,
- czas jako opóźnienie realizowane przez moduł czasowy,
- logikę typu AND (oba warunki muszą zajść).
Dlaczego pozostałe odpowiedzi są błędne:
- "po 2 s od chwili zadziałania elementu sygnałowego S1" – wskazuje inną podstawę odmierzania czasu (start od S1). Jeśli w danym układzie czas ma być liczony od wysunięcia 1A1, to samo zadziałanie S1 nie jest właściwym wyzwalaczem (może dotyczyć innego kroku sekwencji).
- "gdy siłownik 1A1 zostanie wsunięty i moduł czasowy odliczy czas t = 2 s" – myli kierunek ruchu. W sekwencjach sterowania wysuw i wsuw to różne stany, zwykle powiązane z różnymi sygnałami i innymi warunkami przełączania zaworów.
- "po 2 s od chwili zadziałania elementu sygnałowego SO" – analogicznie do S1, czas jest odnoszony do innego elementu sygnałowego. Bez uzasadnienia, że to właśnie on wyzwala odmierzanie opóźnienia dla przełączenia 1V1, taka odpowiedź opisuje inną logikę sterowania.
Wskazówka egzaminacyjna: szukaj w odpowiedziach tego, co definiuje warunek i moment startu opóźnienia. W układach z czasówką ważne jest, czy opóźnienie liczy się od sygnału czujnika, od osiągnięcia położenia siłownika, czy od wysterowania cewki – te momenty nie są równoważne.
