KWALIFIKACJA INF2 + INF3 - CZERWIEC 2007



PYTANIE NR 5.

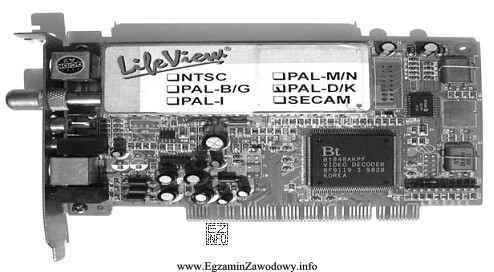

Zdjęcie przedstawia kartę
Ilustracja przedstawia kartę telewizyjną ze złączem PCI, co jest zgodne z odpowiedzią do pytania egzaminacyjnego.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Karta telewizyjna (tuner TV) zwykle ma złącze antenowe (np. koncentryczne) i elementy toru wizyjnego, a do płyty głównej bywa wpinana przez złącze PCI. Karty dźwiękowe mają typowe gniazda audio, a sieciowe charakterystyczny port RJ‑45. Złącze ISA ma inną, starszą budowę krawędziową niż PCI.

Pełne wyjaśnienie:

W tym typie zadania kluczowe jest rozpoznanie dwóch rzeczy jednocześnie: rodzaju karty rozszerzeń oraz standardu złącza (magistrali), którym karta łączy się z płytą główną.

Dlaczego poprawna jest odpowiedź "telewizyjną ze złączem PCI"?
Typowa karta telewizyjna (tuner TV) posiada elementy związane z odbiorem sygnału telewizyjnego, często także złącze antenowe oraz układy typowe dla przetwarzania sygnału wideo. W wielu komputerach stacjonarnych takie tunery były produkowane jako karty PCI, czyli do gniazda o charakterystycznym kształcie i długości złącza krawędziowego PCI.

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • "dźwiękową ze złączem PCI" – karta dźwiękowa na śledziu najczęściej ma zestaw gniazd audio (minijack 3,5 mm, czasem optyczne), co odróżnia ją od tunera TV. Jeżeli na zdjęciu widać elementy toru TV (np. wejście antenowe), wskazuje to na kartę telewizyjną, nie dźwiękową.
  • "telewizyjną ze złączem ISA" – ISA to znacznie starszy standard magistrali. Ma inne, dłuższe i "dwusekcyjne" złącze krawędziowe niż PCI. Jeśli na fotografii złącze odpowiada PCI, wybór ISA wynika z mylenia standardów na podstawie ogólnego wrażenia, a nie cech fizycznych złącza.
  • "sieciową ze złączem ISA" – karta sieciowa zwykle ma charakterystyczny port RJ‑45 (czasem także BNC w bardzo starych konstrukcjach). Brak typowych złączy sieciowych oraz obecność elementów sugerujących tuner TV przemawia przeciw tej odpowiedzi. Dodatkowo złącze ISA nie jest zgodne, jeśli na zdjęciu widać PCI.

Wskazówka egzaminacyjna: najpierw rozpoznaj złącze do płyty głównej (PCI vs ISA), a dopiero potem szukaj złączy na śledziu (antenowe, audio, RJ‑45). Taka kolejność zmniejsza ryzyko pomyłki wynikającej z podobieństwa wielu kart rozszerzeń.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest karta telewizyjna w komputerze PC?
Karta telewizyjna (tuner TV) to karta rozszerzeń umożliwiająca odbiór sygnału telewizyjnego i/lub przechwytywanie obrazu w komputerze. Zwykle ma wejście antenowe (koncentryczne) i układy do demodulacji/przetwarzania wideo. W starszych PC często była montowana jako karta PCI.
Jak rozpoznać złącze PCI na zdjęciu karty rozszerzeń?
Złącze PCI ma charakterystyczną długość i wycięcia (klucze) w krawędzi stykowej. Jest krótsze i inaczej podzielone niż ISA. Na zdjęciu szukaj jednolitej sekcji styków z typowym nacięciem oraz metalowego śledzia po stronie złączy zewnętrznych.
Czym różni się złącze ISA od PCI w praktyce serwisowej?
ISA to starsza magistrala o innym, dłuższym złączu krawędziowym i znacznie mniejszej przepustowości. PCI jest nowsze (choć także historyczne) i ma inny układ wycięć oraz krótsze złącze. W serwisie różnica decyduje o tym, czy kartę da się fizycznie i elektrycznie zamontować.
Dlaczego karta sieciowa zwykle nie jest mylona z telewizyjną?
Karta sieciowa (Ethernet) prawie zawsze ma port RJ‑45 na śledziu, często z diodami LED. Karta telewizyjna typowo ma wejście antenowe (koncentryczne) i elementy toru wideo. Jeśli na zdjęciu nie widać RJ‑45, wybór "sieciowa" bywa skutkiem zgadywania zamiast analizy złączy.
Jakie złącza na śledziu ma typowa karta dźwiękowa?
Najczęściej są to gniazda audio typu minijack 3,5 mm (np. line-out, mic-in, line-in) w różnych kolorach. Czasem występuje też wyjście optyczne lub koncentryczne S/PDIF. Brak takich gniazd i obecność wejścia antenowego wskazuje raczej na tuner TV niż kartę dźwiękową.
Kiedy spotyka się jeszcze karty na PCI w szkołach i serwisie?
Najczęściej w starszych komputerach używanych do nauki podstaw budowy PC, w pracowniach z archiwalnym sprzętem lub w środowiskach, gdzie utrzymuje się stare stanowiska (np. do obsługi specjalistycznych urządzeń). W nowych komputerach częściej spotyka się PCIe, a nie klasyczne PCI.
Jak nie pomylić PCI z PCIe podczas rozpoznawania kart?
PCIe występuje w różnych długościach (x1, x4, x16) i ma inny układ wycięć niż PCI. Kluczowe jest porównanie długości i położenia nacięcia. Jeśli na zdjęciu widać długie złącze typowe dla starszego PCI, nie należy automatycznie wybierać PCIe tylko dlatego, że jest "nowsze".
Czy karta telewizyjna zawsze ma wejście antenowe?
Wiele kart telewizyjnych ma wejście antenowe, ale nie wszystkie modele wyglądają identycznie (zależy od standardu i funkcji, np. przechwytywanie wideo). Na egzaminie warto szukać zestawu cech: elementów toru TV, typowych układów oraz rodzaju złącza do płyty głównej (np. PCI).
Jakie błędy najczęściej robi się w zadaniach "Zdjęcie przedstawia kartę"?
Najczęstsze pomyłki to: ocenianie karty tylko po kolorze laminatu, ignorowanie złącza krawędziowego (PCI/ISA) oraz mylenie funkcji karty na podstawie jednego detalu. Dobra strategia to: najpierw rozpoznaj magistralę (złącze), potem sprawdź złącza na śledziu.
Jak przygotować się do rozpoznawania kart rozszerzeń na egzaminie INF.2?
Najlepiej przećwiczyć na zdjęciach i rzeczywistych podzespołach: rozpoznawanie złączy (PCI, ISA, PCIe), a także typowych kart (sieciowa, dźwiękowa, telewizyjna). Pomaga stworzenie własnej "ściągi wizualnej" z cechami: RJ‑45 dla sieci, minijack dla audio, antena dla tunera.
info

Około 57% zdających odpowiada poprawnie na to pytanie. średnie

W praktyce zawodowej kluczowe jest to, że karta telewizyjna (tuner TV) zwykle ma złącze antenowe (np. koncentryczne) i elementy toru wizyjnego, a do płyty głównej bywa wpinana przez złącze PCI.
