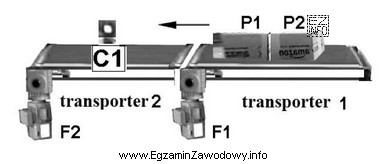

Analizator C1 wykrywa sytuację niepożądaną: brak przerwy lub zbyt mały odstęp między kolejnymi paczkami na transporterze 2. Taki alarm zwykle oznacza, że proces transportu nie zapewnia wymaganego "okna" czasowego lub przestrzennego, w którym czujnik ma zarejestrować koniec jednej paczki i początek następnej.
W układzie z falownikiem prędkość przenośnika jest powiązana z częstotliwością wyjściową falownika (w uproszczeniu: większa częstotliwość → większa prędkość obrotowa silnika → większa prędkość taśmy/rolek). Dlatego, aby wpłynąć na odstępy na transporterze 2, należy regulować napęd, który ten transporter zasila, czyli falownik F2. Zwiększenie częstotliwości F2 zmienia prędkość transportera 2, co w praktyce pozwala tak dobrać relację prędkości między transporterami, by paczki na drugim przenośniku nie "zjeżdżały się" i aby przerwy były większe.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- Zwiększyć częstotliwość falownika F1 – dotyczy napędu transportera 1, a alarm jest generowany na podstawie odstępów na transporterze 2. Zmiana F1 może wpływać na dopływ paczek, ale nie jest bezpośrednią i pewną metodą korekty warunków detekcji na transporterze 2.
- Zamocować analizator wyżej – zmiana położenia czujnika w pionie zwykle dotyczy zasięgu lub geometrii detekcji, ale nie rozwiązuje przyczyny procesowej: zbyt małych odstępów między paczkami. Może nawet pogorszyć niezawodność wykrycia.
- Przesunąć analizator w lewo – przesunięcie w poziomie zmienia miejsce pomiaru, lecz nadal będzie on widział paczki jadące zbyt blisko, jeśli relacja prędkości transporterów nie zostanie skorygowana. To typowa "naprawa objawu" zamiast przyczyny.
W praktyce regulację wykonuje się poprzez dobranie prędkości obu transporterów tak, aby na transporterze 2 utrzymać minimalny odstęp wymagany przez C1 (często z marginesem). Najpierw zmienia się parametry napędu (falownik), a dopiero gdy problem wynika z geometrii detekcji (np. złe ustawienie), koryguje się montaż czujnika.
