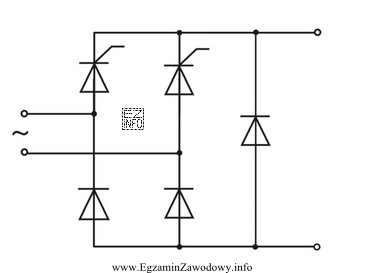

W typowym torze zasilania urządzeń mechatronicznych (np. zasilanie elektroniki sterującej, czujników czy elementów wykonawczych) można wyróżnić kilka bloków funkcjonalnych. Pytanie dotyczy funkcji zespołu elementów widocznych na rysunku, czyli należy rozpoznać, jaki etap przetwarzania energii elektrycznej realizuje przedstawiony układ.
"prostownika" to prawidłowa odpowiedź w sytuacji, gdy zespół elementów ma za zadanie zamienić napięcie/prąd przemienny na napięcie/prąd stały. W praktyce realizuje się to najczęściej przy użyciu diod: prostowanie jednopołówkowe (jedna dioda) lub dwupołówkowe (np. mostek czterech diod). Efektem prostowania jest napięcie o stałej biegunowości, ale zwykle jeszcze z widocznymi tętnieniami.
Dlaczego pozostałe odpowiedzi nie pasują do funkcji prostowania?
- "filtra" – filtr w zasilaczu (najczęściej RC/LC lub kondensator wygładzający) służy do zmniejszania tętnień i zakłóceń po prostowaniu. Sam filtr nie wykonuje zmiany AC→DC; działa na już wyprostowanym napięciu (lub na sygnale) w celu wygładzania.
- "powielacza napięcia" – powielacz (np. układy Greinachera/Cockcrofta-Waltona) jest projektowany po to, by zwiększyć wartość napięcia ponad wartość szczytową źródła, zwykle wykorzystując kombinację diod i kondensatorów w specyficznej topologii. Jego celem nie jest "samo prostowanie", lecz uzyskanie wyższego napięcia.
- "stabilizatora napięcia" – stabilizator utrzymuje możliwie stałą wartość napięcia wyjściowego mimo zmian obciążenia i wahań napięcia wejściowego. Realizuje się to np. stabilizatorem liniowym lub przetwornicą; rozpoznaje się go po typowych strukturach regulacyjnych, a nie po samym układzie prostującym.
Wskazówka egzaminacyjna: gdy w zadaniu pytają o funkcję "zespołu elementów", warto myśleć blokowo: prostownik odpowiada za zmianę rodzaju napięcia (AC→DC), filtr za wygładzanie, a stabilizator za regulację poziomu. Jeśli rysunek pokazuje przede wszystkim elementy prostujące (np. diody w układzie dwupołówkowym), właściwą funkcją jest prostowanie.
