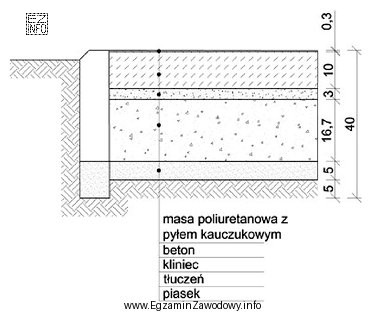

W zadaniach opartych na przekroju konstrukcyjnym kluczowe jest powiązanie wymiaru z właściwą warstwą. Przekrój nawierzchni kortowej pokazuje zwykle ułożenie kolejnych warstw (np. warstwa użytkowa, podbudowy, warstwy odsączające, elementy obrzeży) wraz z opisami materiałów i podanymi grubościami.
Aby poprawnie odpowiedzieć:
- najpierw odszukaj na przekroju warstwę opisaną jako beton (lub warstwę betonową w podbudowie),
- sprawdź, czy wskazana liczba dotyczy właśnie tej warstwy, a nie sąsiedniej (np. warstwy wyrównawczej czy podsypki),
- zwróć uwagę na jednostkę (w pytaniu i odpowiedziach jest w cm),
- upewnij się, że odczytujesz grubość (wymiar pionowy warstwy), a nie np. szerokość elementu.
Odpowiedź "10,0 cm" jest poprawna, ponieważ jest to wartość grubości przypisana na przekroju do warstwy betonu.
Pozostałe wartości są niepoprawne, bo typowo wynikają z błędnego dopasowania liczby do niewłaściwej warstwy albo z odczytu wymiaru z innego miejsca rysunku: "5,0 cm" i "3,0 cm" mogą odpowiadać cienkim warstwom wyrównawczym lub warstwom wykończeniowym, a nie warstwie betonowej; "16,7 cm" bywa konsekwencją pomyłki w interpretacji wymiarowania (np. zsumowania kilku warstw lub odczytu wymiaru odnoszącego się do innego elementu konstrukcji).
Na egzaminie warto stosować zasadę: najpierw identyfikuję warstwę po opisie, dopiero potem odczytuję jej wymiar. To ogranicza pomyłki wynikające z podobnych liczb widocznych w przekroju.
