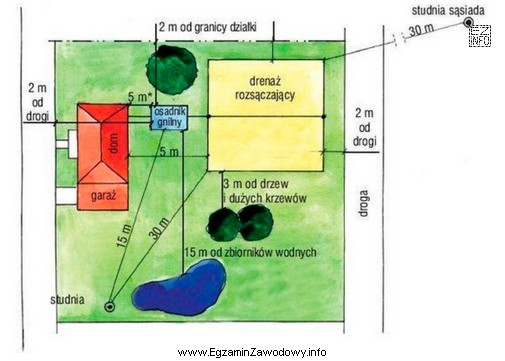

Na planach zagospodarowania działki odległości odczytuje się z linii wymiarowych i ich opisów, a nie "na oko". W przedstawionym schemacie przydomowa oczyszczalnia ścieków jest rozbita na dwa elementy: osadnik gnilny (zbiornik wstępny) oraz drenaż rozsączający (pole rozsączania).
Wymiar wymagany w pytaniu dotyczy odległości między osadnikiem gnilnym a domem mieszkalnym. Na rysunku linia łącząca ścianę domu z osadnikiem jest opisana jako "5 m*", dlatego odpowiedź "5 m" jest zgodna z danymi na rysunku.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "2 m" – taka wartość pojawia się na planach zwykle przy odległościach od granicy działki lub drogi. W opisie rysunku wskazano m.in. "2 m od granicy działki" oraz "2 m od drogi", więc nie jest to odległość dom–osadnik.
- "15 m" – na schemacie jest to typowa odległość odnoszona do studni lub zbiorników wodnych. W opisie rysunku widnieje "15 m" jako odległość osadnika od studni, a nie od domu.
- "30 m" – to odległość charakterystyczna dla drenażu rozsączającego względem studni (w tym studni sąsiada). Nie dotyczy ona relacji osadnik–dom.
W praktyce zawodowej (technika ochrony środowiska) taka umiejętność pozwala szybko wychwycić błędy w lokalizacji urządzeń sanitarnych, które mogą zwiększać ryzyko zanieczyszczenia wód gruntowych. Na egzaminie warto najpierw jednoznacznie wskazać obiekt (osadnik), a dopiero potem odczytać przypisaną mu linię wymiarową.
