Aby dobrać długość pręta do wykonania elementu o zadanym kształcie, oblicza się długość rozwinięcia (czyli długość pręta przed gięciem). Nie jest to "długość po obrysie" liczona intuicyjnie, tylko suma:
- odcinków prostych odczytanych z rysunku (w mm),

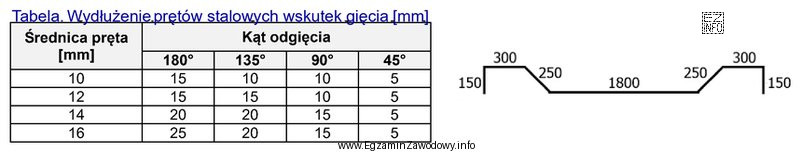

- naddatków na gięcia (lub innych dodatków technologicznych), które odczytuje się z podanej tabeli dla właściwej średnicy pręta (tutaj 16 mm) i typu/ilości zagięć.
W praktyce postępuje się tak:
- Odczytaj z rysunku wszystkie wymiary odcinków prostych pręta i policz, ile ich jest.
- Zidentyfikuj liczbę i rodzaj gięć (np. zagięcia pod kątem, haki/odgięcia). Każde gięcie ma przypisany naddatek zależny od średnicy.
- Z tabeli odczytaj naddatek/naddatki przewidziane dla średnicy 16 mm i dodaj je tyle razy, ile wynika z kształtu pręta.
- Zsumuj: (suma odcinków prostych) + (suma naddatków). Wynik zaokrąglaj i zapisuj w tych samych jednostkach, co w odpowiedziach (mm).
W tym zadaniu, po wykonaniu powyższych kroków zgodnie z rysunkiem i tabelą, otrzymuje się wartość 3 150 mm.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- 3 120 mm typowo odpowiada sytuacji, gdy część naddatków została pominięta lub przyjęto zbyt mały dodatek dla jednego z gięć.
- 3 200 mm zwykle wynika z doliczenia zbyt dużego naddatku (np. jak dla innej średnicy) albo z błędnego odczytu jednego wymiaru z rysunku.
- 3 250 mm najczęściej jest skutkiem podwójnego doliczenia tego samego naddatku lub interpretacji dodatkowego odcinka, którego na rysunku nie ma.
Wskazówka egzaminacyjna: zawsze zaznacz na szkicu, które odcinki już dodałeś, oraz policz gięcia "sztuka po sztuce". To ogranicza błędy nieuwagi.
