W sieciach ciepłowniczych z rurami preizolowanymi szerokość wykopu nie jest dobierana "na oko". Określa się ją na podstawie tabel/wytycznych, ponieważ trzeba zapewnić miejsce na:
- zewnętrzny gabaryt przewodu (rura + izolacja + płaszcz),
- warstwy podsypki i obsypki,
- zagęszczenie gruntu po bokach i nad przewodem,
- bezpieczne wykonanie połączeń i prace montażowe.

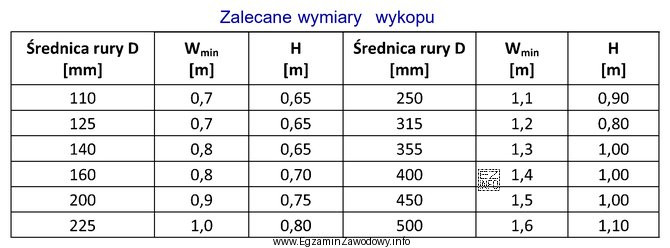

Dla przewodów o średnicy 160 mm z danych tabelarycznych przyjmuje się minimalną szerokość wykopu 80 cm. Taka wartość zapewnia niezbędny luz technologiczny, aby prawidłowo ułożyć przewód, wykonać obsypkę oraz zagęścić materiał bez ryzyka uszkodzenia płaszcza osłonowego.
Dlaczego pozostałe wartości są nieprawidłowe? 65 cm i 70 cm zwykle nie gwarantują wystarczającej przestrzeni na obsypkę i narzędzia do zagęszczania przy tej średnicy, co w praktyce zwiększa ryzyko błędów wykonawczych. Z kolei 90 cm może być szerokością dopuszczalną w niektórych warunkach, ale w pytaniu chodzi o wartość minimalną z tabeli, więc jest to wartość zawyżona względem wskazanego minimum.
Wskazówka egzaminacyjna: przy pytaniach "zgodnie z tabelą" kluczowe jest dokładne dopasowanie wiersza (średnica) i właściwej kolumny (np. minimalna szerokość wykopu), a także kontrola jednostek, bo w dokumentacjach często występują wartości w mm.
