Montaż sygnalizatora alarmowego na elewacji z warstwą 20 cm styropianu wymaga zastosowania właściwego osprzętu mocującego. Kluczowy problem techniczny polega na tym, że styropian (termoizolacja) nie jest warstwą nośną: nie zapewnia stabilnego zakotwienia, łatwo ulega miejscowemu zgnieceniu i może powodować "pracę" mocowania, co prowadzi do obluzowania urządzenia.
Poprawnie dobrany element montażowy powinien więc:
- zapewnić dystans odpowiadający grubości ocieplenia (tu 20 cm),
- umożliwić zakotwienie w ścianie konstrukcyjnej znajdującej się za izolacją,
- ograniczyć ryzyko uszkodzenia elewacji (np. przez zgniecenie izolacji lub wyrwanie mocowania),
- zapewnić stabilność urządzenia narażonego na drgania, wiatr i zmiany temperatury.

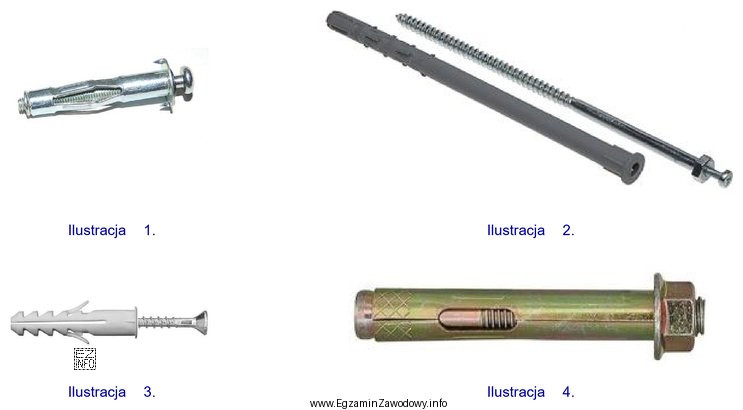

Z tego powodu właściwą odpowiedzią jest ilustracja 2, przedstawiająca element przeznaczony do montażu przez warstwę ocieplenia (rozwiązanie dystansowe/łącznik do izolacji).
Dlaczego pozostałe ilustracje są nieprawidłowe (typowe błędne rozwiązania)?
- Ilustracja 1 – zwykle odpowiada mocowaniu przewidzianemu do podłoża bez grubej izolacji albo do innego typu zastosowania; przy 20 cm styropianu nie zapewni prawidłowego przeniesienia obciążeń.
- Ilustracja 3 – może przedstawiać łącznik nieprzystosowany do tak dużego dystansu lub niewłaściwy typ kotwienia; w praktyce skutkuje to niestabilnością i ryzykiem wyrwania.
- Ilustracja 4 – często bywa rozwiązaniem "uniwersalnym" w wyglądzie, ale bez cech wymaganych do montażu przez ocieplenie; nie spełnia warunku pracy w warstwie termoizolacji i zakotwienia w murze.
Wskazówka egzaminacyjna: zawsze zaczynaj od warunku z treści zadania (tu: 20 cm styropianu) i wybieraj element, który konstrukcyjnie rozwiązuje problem dystansu oraz kotwienia w podłożu nośnym. To jest sedno doboru osprzętu montażowego w instalacjach zewnętrznych.
