Moment dokręcania to parametr, który określa, z jaką "siłą skręcania" należy dokręcić połączenie śrubowe przy użyciu klucza dynamometrycznego. W praktyce montażu urządzeń dźwigowych moment dokręcania jest zwykle podawany w dokumentacji producenta (np. na szkicu montażowym lub w tabeli montażowej), ponieważ uwzględnia założenia konstrukcyjne danego węzła: rodzaj połączenia, wymagane wstępne napięcie, podkładki, warunki tarcia, a czasem też klasę własności śruby i sposób zabezpieczenia.

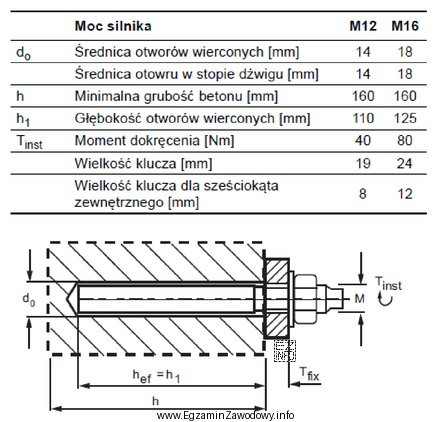

W tym zadaniu kluczowe jest wykonanie poprawnego odczytu ze szkicu montażowego:
- najpierw identyfikuje się rozmiar śruby (oznaczenie M16),
- następnie odnajduje się przypisaną do niej wartość momentu w jednostkach Nm,
- wybiera się odpowiedź zgodną z odczytem.
Zgodnie z informacją ze szkicu, moment dokręcania dla śruby M16 wynosi 80 Nm – dlatego ta odpowiedź jest poprawna.
Dlaczego pozostałe odpowiedzi są niepoprawne w kontekście tego pytania? Ponieważ zadanie nie pyta o "typowy" moment dla M16 wynikający z ogólnych tabel, tylko o wartość podaną w konkretnym szkicu montażowym. Wartości 40 Nm, 110 Nm oraz 140 Nm nie odpowiadają wskazaniu przypisanemu do M16 w tym materiale, więc nie mogą być uznane za prawidłowe.
Wskazówka egzaminacyjna: w zadaniach opartych o rysunek/szkic najczęstszy błąd to odczyt wartości z sąsiedniego wiersza/kolumny lub dla innego rozmiaru śruby. Warto palcem/linijką śledzić linię tabeli i upewnić się, że odczyt dotyczy dokładnie M16 oraz że jednostką jest Nm.
