Zabezpieczenie termometryczne transformatora (np. od temperatury oleju lub uzwojeń – zależnie od zastosowanego układu pomiarowego) bywa realizowane jako sygnalizacja dwustopniowa. Oznacza to, że w dokumentacji (w ramce/tabeli) podane są co najmniej dwa progi:
- I stopień – zwykle próg ostrzegawczy, informujący o podwyższonej temperaturze i konieczności sprawdzenia warunków pracy (chłodzenie, obciążenie, wentylatory/pompy).
- II stopień – próg wyższy, alarmowy; jego zadziałanie oznacza, że temperatura przekroczyła wartość graniczną wskazaną dla II stopnia.

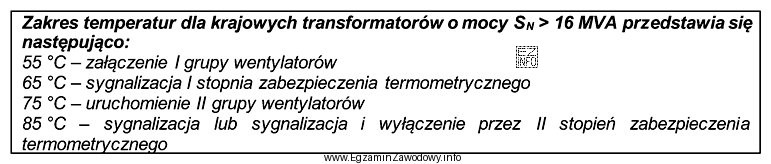

W tym zadaniu trzeba wykonać jedno działanie merytoryczne: zidentyfikować próg przypisany do II stopnia w ramce, a następnie wskazać temperaturę, którą transformator przekroczył po zadziałaniu tej sygnalizacji. Zgodnie z danymi z ramki, II stopień odpowiada wartości 85°C, więc temperatura była wyższa niż 85°C (co najmniej przekroczyła ten próg).
Dlaczego pozostałe odpowiedzi są niepoprawne?
- 65°C – to wartość typowa dla niższego poziomu ostrzegania lub wartość pomocnicza; nie odpowiada progowi II stopnia w ramce.
- 75°C – często bywa mylone jako "wysokie", ale w zadaniu nie pytamy o dowolnie wysoką temperaturę, tylko konkretnie o próg II stopnia wskazany w ramce.
- 55°C – jest zbyt niska jak na II stopień; wybór tej wartości zwykle wynika z odwrócenia logiki stopni (błędne założenie, że II stopień jest "wcześniejszy").
Wskazówka egzaminacyjna: w pytaniach o stopnie sygnalizacji zawsze najpierw odszukaj w tabeli/ramce wiersz/kolumnę "II stopień", a dopiero potem porównuj liczby. Nie sugeruj się tym, czy dana wartość "wydaje się" wysoka.
