KWALIFIKACJA BUD9 - STYCZEŃ 2014

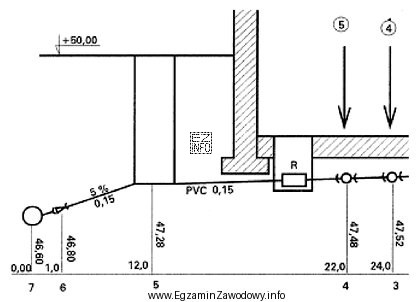

Pytanie sprawdza umiejętność czytania dokumentacji projektowej instalacji kanalizacyjnej, a konkretnie odczytania długości wskazanego fragmentu na rozwinięciu. W takich zadaniach kluczowe jest, aby:

• najpierw jednoznacznie zidentyfikować punkty (węzły) oznaczone jako 6 i 4,
• upewnić się, że odczyt dotyczy dokładnie odcinka 6–4, a nie odcinka sąsiedniego (np. 6–5 lub 4–3),
• odczytać wartość długości z wymiarowania (liczby przy linii wymiarowej) lub – jeśli projekt tak to przedstawia – z zestawienia odcinków powiązanego z rozwinięciem.

Poprawna odpowiedź to "21 m", ponieważ taka długość jest przypisana w dokumentacji do odcinka 6–4 na rozwinięciu instalacji kanalizacyjnej.

Dlaczego pozostałe propozycje są błędne? W praktyce najczęściej wynikają z typowych pomyłek:

• "22 m" – bywa skutkiem przeoczenia jednego z oznaczeń lub odczytu długości z innego, bardzo podobnego odcinka w tym samym fragmencie rysunku.
• "24 m" – często pojawia się, gdy zsumuje się dwa odcinki zamiast jednego (np. 6–5 i 5–4) albo odczyta długość z innej gałęzi instalacji.
• "12 m" – może wynikać z odczytu wartości cząstkowej (fragmentu odcinka) lub z błędnego spojrzenia na inną linię/inną instalację na rysunku.

Wskazówka egzaminacyjna: przed wyborem odpowiedzi sprawdź dwa razy, czy numeracja punktów na rozwinięciu zgadza się z tym, co czytasz, oraz czy odczytujesz długość z właściwego elementu (wymiarowania albo zestawienia). To minimalizuje błędy wynikające z pośpiechu i podobieństwa oznaczeń.
