Przepustnica powietrza recyrkulacyjnego reguluje, jaka część powietrza wraca do obiegu i miesza się z powietrzem świeżym. W praktyce spotyka się to w centralach wentylacyjnych (AHU) oraz układach klimatyzacji, gdzie recyrkulacja wpływa na bilans energetyczny i parametry powietrza nawiewanego.

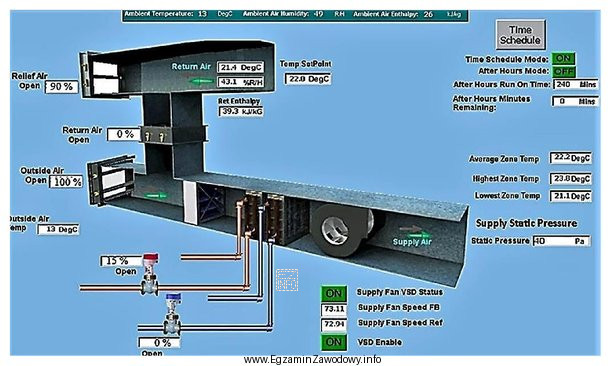

Pytanie wymaga odczytu z ilustracji wartości podanej w procentach. Odpowiedź "0 %" oznacza, że przepustnica recyrkulacji jest w położeniu całkowicie zamkniętym. W takim stanie recyrkulacja przez tę przepustnicę nie zachodzi (co nie wyklucza, że układ może pracować na powietrzu zewnętrznym lub w innym trybie mieszania – decyduje konfiguracja całej sekcji mieszania).
Dlaczego pozostałe odpowiedzi są nieprawidłowe w tym zadaniu:
- "100 %" opisuje stan przeciwny: pełne otwarcie przepustnicy recyrkulacyjnej (maksymalny udział recyrkulacji przez ten tor). Jeśli na ilustracji wskazano 0%, to 100% nie pasuje do odczytu.
- "90 %" to wartość bliska pełnemu otwarciu. Uczniowie wybierają ją czasem przez intuicję, że recyrkulacja "zwykle" jest duża, ale w zadaniu liczy się konkretny odczyt, a nie typowy scenariusz.
- "15 %" to niewielkie uchylenie przepustnicy. Błąd często wynika z pomylenia etykiet na ilustracji (np. odczyt z innego elementu: przepustnicy świeżego powietrza, obejścia, lub innej sekcji).
Wskazówka egzaminacyjna: przed wyborem odpowiedzi upewnij się, że odczyt dotyczy przepustnicy recyrkulacyjnej, a nie innej przepustnicy w komorze mieszania. Zwróć uwagę na opis kanału (recyrkulacja/return) i jednostkę (procent otwarcia).
