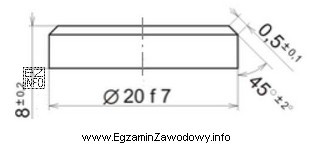

W tego typu zadaniu kluczowe jest odczytanie z rysunku technicznego właściwego wymiaru (grubości płytki) oraz interpretacja tolerancji przypisanej do tego wymiaru. W praktyce rysunek może podawać wymiar nominalny z tolerancją w postaci ± lub w postaci odchyłek górnej i dolnej. Oznacza to, że element jest wykonany prawidłowo, gdy jego grubość mieści się w określonym przedziale dopuszczalnym.
Odpowiedź "7,95 mm" należy rozumieć jako wartość, która po porównaniu z tolerancją na rysunku znajduje się wewnątrz pola tolerancji dla grubości. Pozostałe wartości są typowymi dystraktorami: jedna może być zbyt mała (poniżej dolnej granicy), inna może wynikać z pomylenia wymiaru (np. odczytania innej cechy niż grubość), a kolejna może być zbyt duża (powyżej górnej granicy).
Dlaczego pozostałe propozycje mogą być błędne? Wartość "7,75 mm" i "7,70 mm" często odpowiadają sytuacji, w której zdający nie uwzględnia całej tolerancji albo odczytuje wymiar z innego miejsca rysunku (np. z innego widoku). Z kolei "8,25 mm" może być celowo zawyżoną wartością, która nie mieści się w dopuszczalnym zakresie, mimo że wygląda "wiarygodnie".
Wskazówka egzaminacyjna: najpierw ustal, który wymiar na rysunku jest grubością (po strzałkach i liniach wymiarowych), potem wyznacz przedział dopuszczalny z tolerancji i dopiero na końcu porównaj z odpowiedziami. To ogranicza ryzyko pomyłki wynikającej z pośpiechu.
