KWALIFIKACJA ELM3 - CZERWIEC 2019



PYTANIE NR 14.

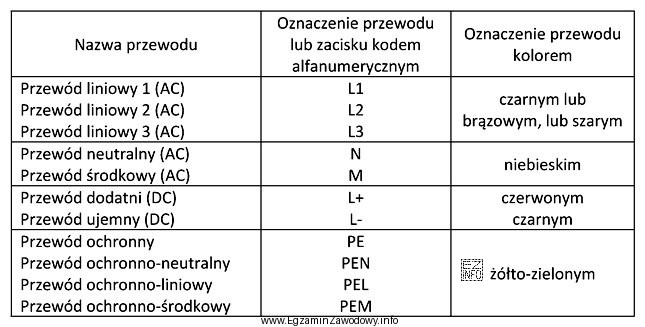

Zgodnie z wytycznymi producenta przedstawionymi w tabeli układ sterowniczy urządzenia mechatronicznego pracującego przy napięciu zasilania 24 V DC należy połączyć przewodami w kolorach żółto-zielonym oraz
Zgodnie z wytycznymi producenta przedstawionymi w tabeli układ sterowniczy
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Zgodnie z tabelą przedstawioną na zdjęciu, przewód dodatni (DC) oznaczony jest kolorem czerwonym, a przewód ujemny (DC) kolorem czarnym. W związku z tym, do połączenia układu sterowniczego urządzenia mechatronicznego pracującego przy napięciu zasilania 24 V DC należy użyć przewodów w kolorach czerwonym (L+) i czarnym (L-), co odpowiada pierwszej odpowiedzi.
