KWALIFIKACJA ELM6 - CZERWIEC 2018

PYTANIE NR 17.

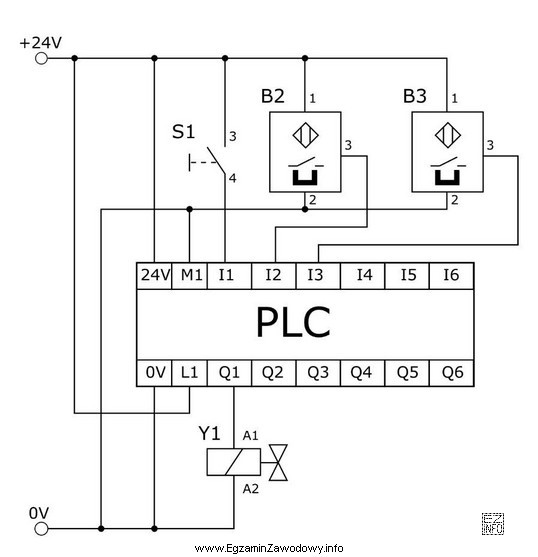

Zgodnie ze schematem układu sterowania przedstawionym na rysunku, w układzie należy zastosować dwa czujniki magnetyczne
Ilustracja przedstawia schemat układu sterowania, który jest związany z egzaminem zawodowym dla technika mechatronika w
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W układach sterowania dobór PNP/NPN zależy od tego, jak zrealizowane jest wejście (czy oczekuje "podania plusa", czy "ściągnięcia do masy"). Jeśli schemat wymaga czujników podających stan wysoki po zadziałaniu i w stanie spoczynku brak sygnału, właściwe są czujniki magnetyczne z wyjściem PNP NO.

Pełne wyjaśnienie:

Oznaczenia PNP/NPN oraz NO/NC opisują sposób działania wyjścia czujnika i jego stan w spoczynku. W czujnikach 3‑przewodowych (zasilanie, masa, wyjście) wyjście tranzystorowe może pracować w dwóch podstawowych wariantach:

  • PNP – po zadziałaniu czujnik "podaje plus" na wyjście (źródłuje prąd do obciążenia/wejścia). Taki czujnik współpracuje typowo z wejściami, które mają odniesienie do masy i rozpoznają stan aktywny, gdy na zacisku wejściowym pojawi się dodatnie napięcie.
  • NPN – po zadziałaniu czujnik "ściąga" wyjście do masy (sinkuje prąd). Stosuje się go tam, gdzie wejście jest przygotowane na taki sposób sterowania.

Dodatkowo NO/NC informuje o stanie wyjścia w spoczynku:

  • NO (normalnie otwarty) – w spoczynku wyjście jest nieaktywne, a po zadziałaniu przechodzi w stan aktywny.
  • NC (normalnie zamknięty) – w spoczynku wyjście jest aktywne, a po zadziałaniu zmienia stan na nieaktywny (logika "odwrócona" względem NO).

Jeżeli schemat układu sterowania (rysunek) wskazuje, że po wykryciu pola magnetycznego na wejściu ma pojawić się stan aktywny przez "podanie plusa", a w stanie spoczynku wejście ma pozostać nieaktywne, właściwym wyborem jest PNP NO. Pozostałe odpowiedzi są niepoprawne w takim przypadku: warianty NC zmieniają stan spoczynkowy (co wymusza inną logikę działania i diagnostykę), a warianty NPN realizują przeciwny kierunek sterowania prądem i mogą nie zadziałać z danym typem wejścia lub powodować błędne wskazania.

Wskazówka egzaminacyjna: zawsze łącz NO/NC z pytaniem o stan spoczynkowy, a PNP/NPN z pytaniem, czy wejście ma dostać "plus", czy "masę". To minimalizuje pomyłki przy uruchamianiu i diagnostyce.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Wyjście PNP oznacza, że po zadziałaniu czujnik zwykle podaje dodatni potencjał na przewód wyjściowy. Innymi słowy, czujnik "źródłuje" prąd do wejścia sterownika/obciążenia. Taki typ dobiera się do wejść, które oczekują pojawienia się "plusa" jako stanu aktywnego.
Wyjście NPN oznacza, że po zadziałaniu czujnik zwykle ściąga wyjście do masy (stan aktywny realizuje przez przewodzenie do 0 V). To przeciwna logika sterowania prądem niż w PNP. Dobór zależy od tego, jak zbudowane jest wejście układu sterowania.
NO/NC opisuje stan wyjścia w spoczynku. NO (normalnie otwarty) – w spoczynku wyjście nie jest aktywne, a po zadziałaniu przechodzi w stan aktywny. NC (normalnie zamknięty) – w spoczynku jest aktywne, a po zadziałaniu zmienia stan na nieaktywny.
Sprawdź, jak jest zrealizowane wejście: czy w torze wejściowym jest odniesienie do masy i oczekiwane jest podanie plusa, czy odwrotnie – wejście jest "podciągnięte" do plusa i oczekuje ściągnięcia do masy. Na schemacie szukaj połączeń z +24 V, 0 V oraz sposobu włączenia elementu wejściowego.
W wielu instalacjach przemysłowych przyjęto sterowanie wejść poprzez pojawienie się dodatniego napięcia na zacisku wejściowym, co dobrze współpracuje z PNP. Dodatkowo bywa to wygodne diagnostycznie (łatwiej mierzyć "stan wysoki" względem masy). Ostatecznie jednak decyduje konstrukcja wejść i wymagania producenta urządzenia.
NO wybiera się, gdy układ ma w spoczynku widzieć brak sygnału, a sygnał ma pojawić się dopiero po zadziałaniu (np. do wykrycia dojazdu do położenia). NC wybiera się, gdy w spoczynku ma być sygnał, a jego zanik ma informować o zadziałaniu lub uszkodzeniu. Dobór zależy od logiki układu i diagnostyki.
Najczęstszy błąd to kierowanie się tym, "co częściej się montuje", zamiast analizą schematu wejścia. Drugi błąd to mylenie PNP z NPN przez zapamiętanie skrótu bez zrozumienia, czy czujnik ma podać plus, czy ściągnąć do masy. Pomaga rysowanie prostego obwodu prądu.
Kontaktron jest jednym z popularnych rozwiązań czujnika magnetycznego (styk w szklanej rurce reagujący na pole magnetyczne). W automatyce spotyka się też czujniki magnetyczne z wyjściem elektronicznym. Na egzaminie kluczowe jest, jaki jest typ wyjścia (np. tranzystorowe) i jak ma współpracować z wejściem sterownika.
W praktyce sprawdza się napięcie na wyjściu względem masy przy zasilaniu czujnika. Dla PNP NO w spoczynku na wyjściu zwykle nie ma stanu aktywnego, a po zadziałaniu pojawia się dodatnie napięcie. Zawsze trzeba uwzględnić dokumentację czujnika i sposób obciążenia wejścia, aby nie wyciągnąć błędnych wniosków.
Ćwicz czytanie prostych schematów wejść oraz rozpoznawanie, czy wejście oczekuje "plusa" czy "masy". Powtarzaj definicje NO/NC i kojarz je ze stanem spoczynkowym. Dobrą metodą jest rozwiązywanie zadań na zasadzie: narysuj zasilanie, masę, wejście oraz kierunek przepływu prądu.
